Для серийного производства небольших и средних отливок, поковок и металлических деталей ручная зачистка, шлифование и химическое удаление окалины часто становятся узким местом. Галтовочная дробеметная установка позволяет загружать сразу целую партию изделий и автоматически очищать их поверхность в одном рабочем цикле.
В процессе непрерывного переворачивания детали многократно проходят через поток металлического абразива. Это позволяет удалять термическую окалину, формовочный песок, пригар, поверхностную ржавчину и небольшие заусенцы, одновременно формируя равномерное состояние поверхности перед окраской, нанесением покрытия или механической обработкой.

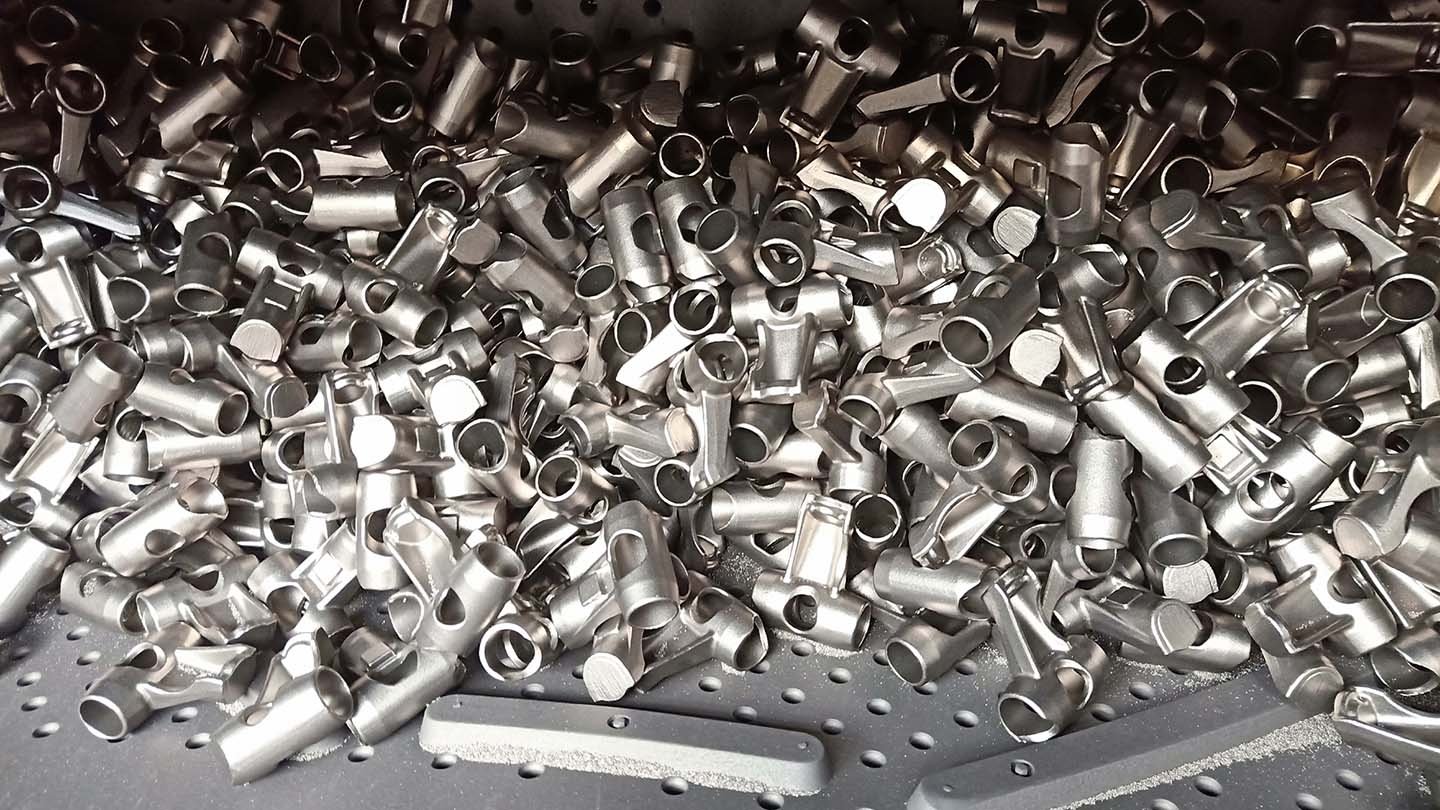

Для небольших и средних деталей основное преимущество пакетной обработки заключается в возможности одновременно очищать десятки или сотни изделий без индивидуального подвешивания каждой детали. Это особенно эффективно для литейных, кузнечных, автомобильных и метизных производств с повторяющейся номенклатурой.
При подходящей загрузке и правильно настроенной интенсивности дробеметания удаление окалины, пригара и поверхностной ржавчины может занимать всего несколько минут. В исходном материале для отдельных применений указан ориентировочный цикл около 3–8 минут, однако фактическое время зависит от материала детали, исходного загрязнения, загрузочной массы и требуемого состояния поверхности.
Поток абразива также способен удалять небольшие литейные облои, острые линии разъёма и лёгкие технологические заусенцы. При этом интенсивность процесса необходимо согласовывать с геометрией и допустимым состоянием кромок конкретного изделия.

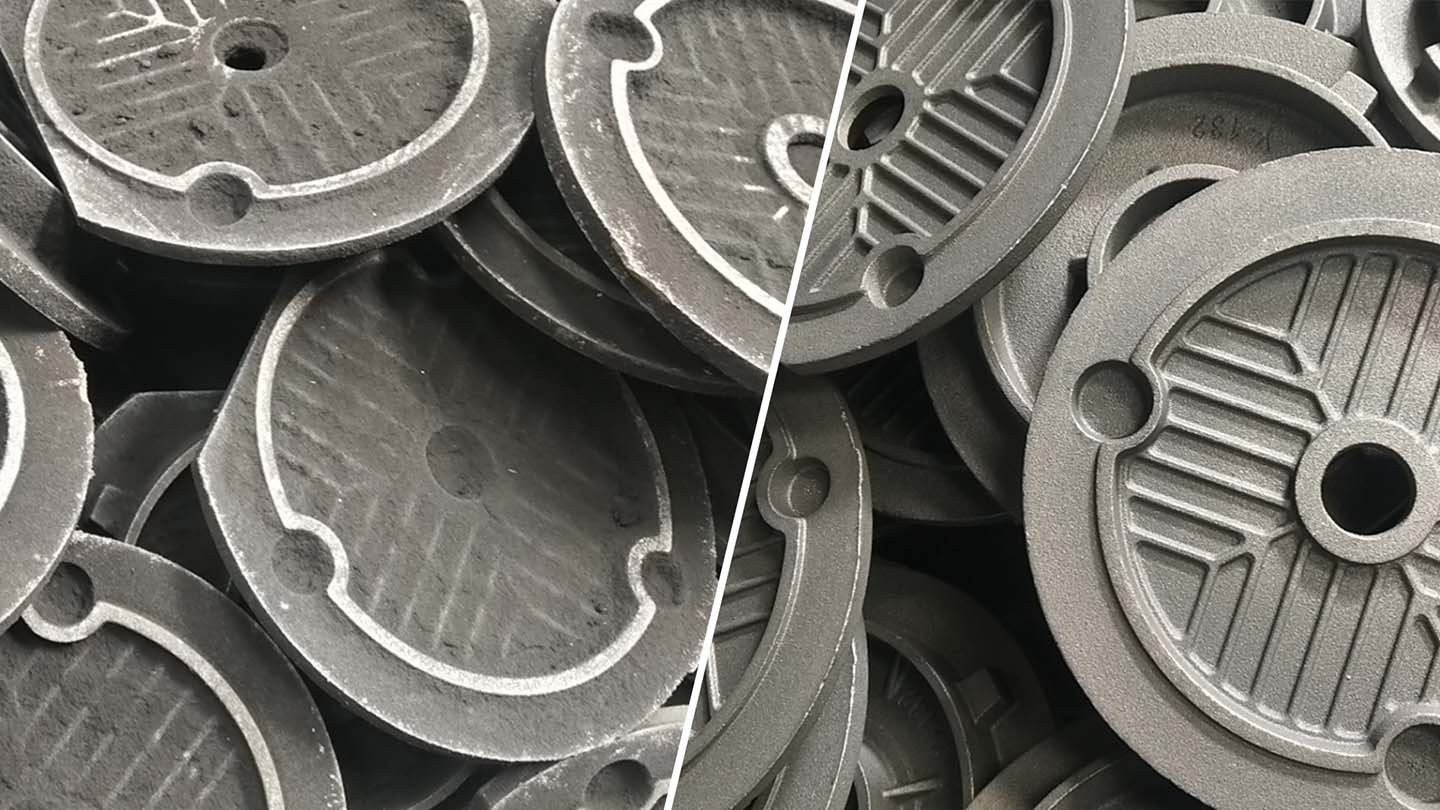

Результатом является равномерная матовая металлическая поверхность, пригодная для последующей окраски, нанесения покрытия, контроля или механической обработки. Для деталей с жёсткими требованиями к размерам и кромкам режим должен подтверждаться пробной обработкой.

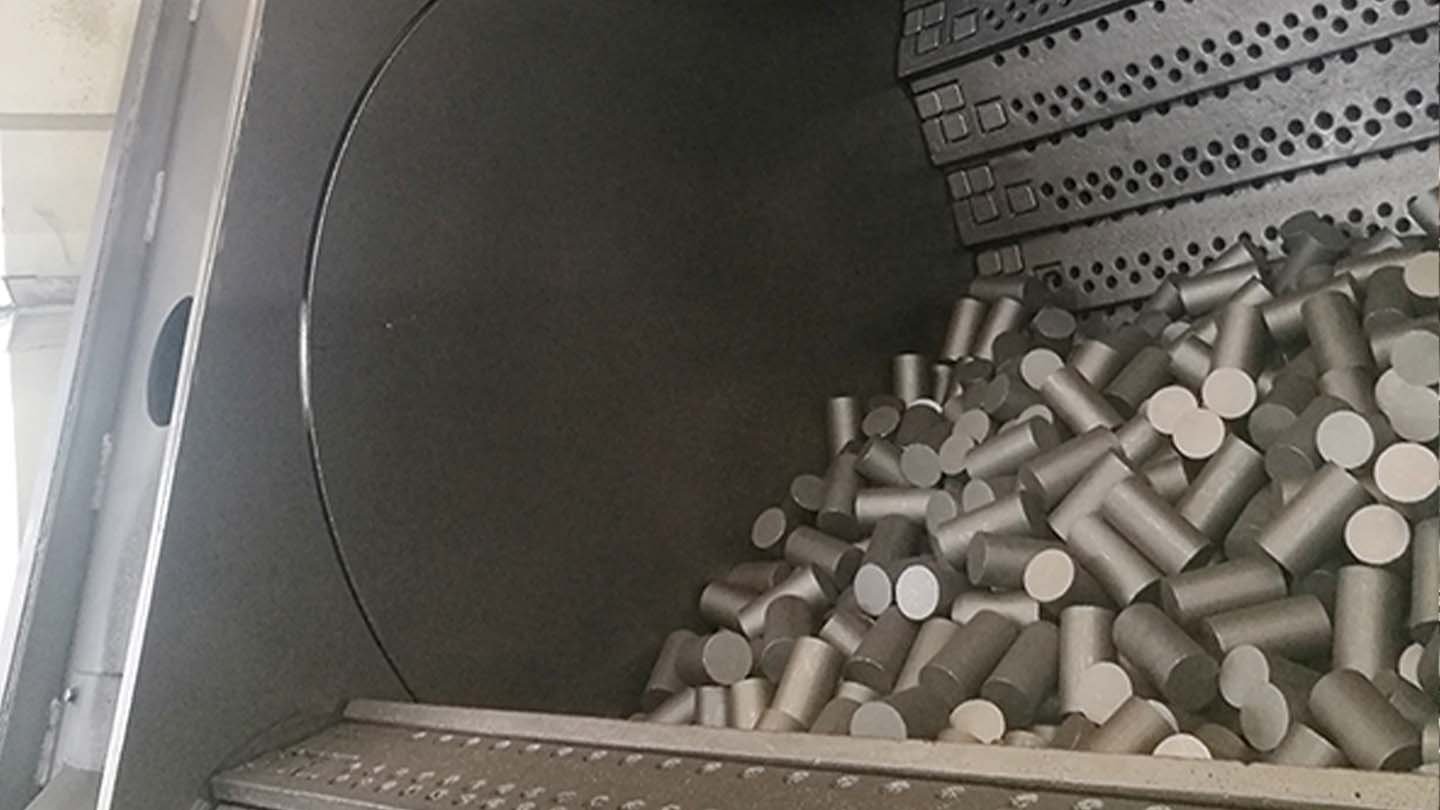

Основой процесса является непрерывное перемещение деталей внутри рабочей камеры. Бесконечная лента формирует своеобразную рабочую ванну, в которой изделия постоянно перекатываются и изменяют положение относительно потока абразива.
Благодаря такому движению различные поверхности, углубления и переходы последовательно попадают в зону дробеметания. Это позволяет получить значительно более равномерное покрытие поверхности абразивным потоком, чем при неподвижном положении деталей.
Высокоскоростной дробеметный аппарат направляет стальную дробь или другой подходящий металлический абразив непосредственно на вращающуюся массу изделий. Для серийных машин применяются высокоэффективные центробежные аппараты, обеспечивающие стабильный поток и короткий рабочий цикл.
После удара использованный абразив собирается в нижней части машины, возвращается в систему циркуляции и проходит через воздушный сепаратор. Пыль, окалина, песок и разрушенная мелкая фракция удаляются, а пригодный абразив снова направляется в дробеметный аппарат.
Конструкция транспортирующей поверхности выбирается по массе, температуре, форме и чувствительности деталей к взаимным ударам. Для большинства небольших изделий применяются две основные схемы: эластичная резиновая лента и металлический пластинчатый транспортер.
Резиновая лента подходит для алюминиевых отливок, деталей из цветных металлов, крепежа, штампованных компонентов и других изделий, для которых важно снизить жёсткость контакта при переворачивании. Эластичная поверхность уменьшает вероятность ударных отметин и повреждения резьбы по сравнению с жёстким металлическим транспортером.
Металлический пластинчатый транспортер применяется для тяжёлых чугунных и стальных отливок, массивных поковок и деталей с повышенной температурой. Соединённые металлические пластины лучше выдерживают высокую механическую нагрузку, острые кромки и интенсивное абразивное воздействие.
В исходной конфигурации металлическая версия рассматривается также для горячих деталей с температурой до приблизительно 200 °C. Такой предел необходимо подтверждать для конкретной машины, материала транспортера, уплотнений и условий загрузки.
Рабочая камера галтовочной установки постоянно подвергается воздействию металлического абразива и ударов деталей. Поэтому наиболее нагруженные зоны защищаются износостойкими футеровками. В тяжёлых конфигурациях применяется высокомарганцовистая сталь Mn13, предназначенная для работы при интенсивном ударно-абразивном износе.
Не менее важна стабильная работа сепаратора. При очистке литых деталей в систему поступают формовочный песок, окалина и большое количество пыли. Если загрязнения возвращаются вместе с абразивом в рабочий цикл, эффективность очистки снижается, а износ компонентов увеличивается.
Импульсная фильтрационная система удаляет мелкодисперсную пыль из технологического воздуха. В исходной статье для рассматриваемой конфигурации указан ориентир выбросов менее 20 мг/м³; фактический показатель зависит от производительности аспирации, состояния фильтров, состава пыли и применимых местных требований.
При больших объёмах производства установка может комплектоваться гидравлическим загрузочным ковшом и автоматической системой выгрузки. Это сокращает ручные операции между циклами и позволяет интегрировать пакетную дробеметную очистку в более автоматизированный производственный поток.
Галтовочная дробеметная установка является эффективным решением для серийной очистки небольших и средних отливок, поковок и металлических деталей. Непрерывное переворачивание обеспечивает многократное воздействие абразива на разные поверхности изделия, а выбор между резиновой и металлической транспортирующей системой позволяет адаптировать оборудование к массе, температуре и чувствительности деталей. Для стабильной работы также необходимо учитывать загрузочную массу, состав абразива, эффективность сепарации и требования к автоматизации производства.
