Прямой или ременной привод дробеметного аппарата: что выбрать?

Дробеметный аппарат является одним из ключевых узлов дробеметной установки, а схема его привода влияет на компоновку оборудования, обслуживание и эксплуатационные характеристики. Наиболее распространены два решения: прямой привод, при котором рабочее колесо связано непосредственно с электродвигателем, и ременной привод с отдельным шпиндельным узлом и ременной передачей.

Нельзя однозначно считать одну конструкцию лучшей для всех применений. Выбор зависит от мощности дробеметного аппарата, требуемой скорости вращения, доступного пространства, режима эксплуатации, требований к техническому обслуживанию и общей конструкции машины.

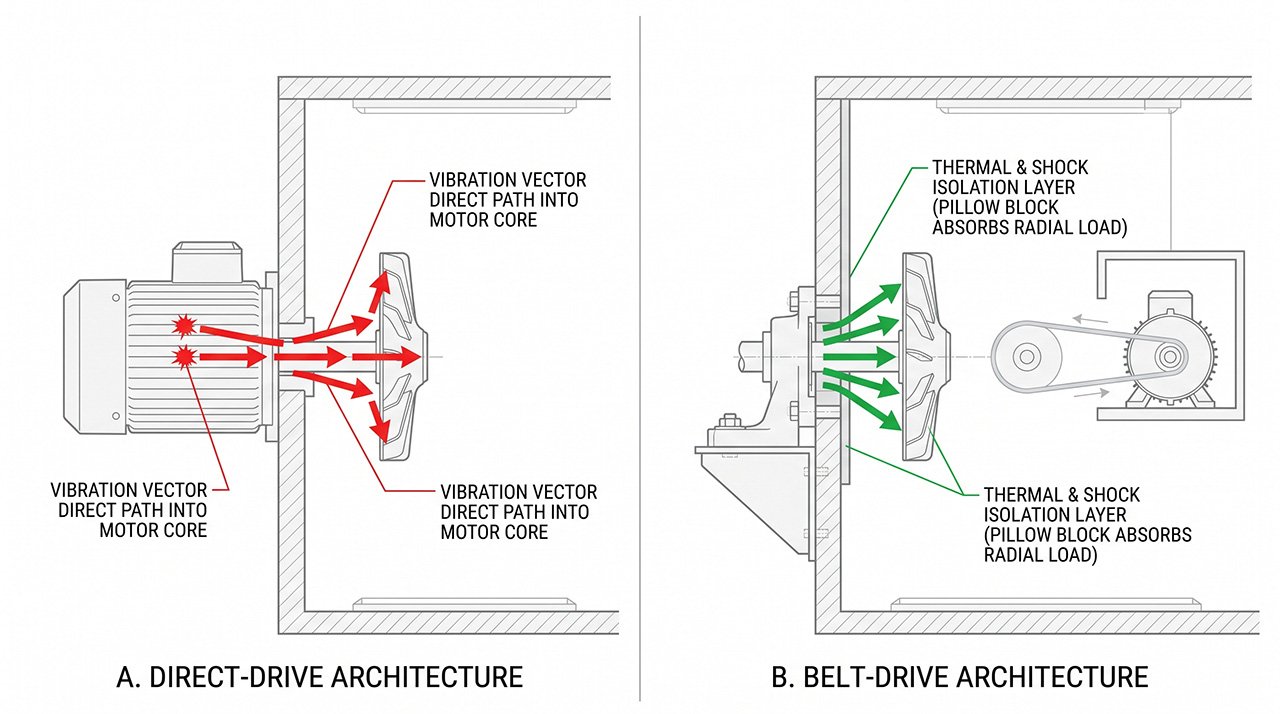

1. В чём различие между прямым и ременным приводом

В конструкции с прямым приводом электродвигатель и дробеметное колесо образуют компактный приводной узел без промежуточной ременной передачи. Это сокращает количество элементов трансмиссии и исключает необходимость регулярной регулировки натяжения ремней.

В ременной схеме электродвигатель передаёт вращение на шпиндель дробеметного аппарата через шкивы и клиновые ремни. Такая компоновка добавляет элементы передачи, но позволяет конструктивно отделить двигатель от шпиндельного узла и при необходимости использовать другое передаточное отношение.

2. Особенности прямого привода

Компактная конструкция

Отсутствие шкивов и ременной передачи позволяет уменьшить количество приводных компонентов и упростить компоновку дробеметного аппарата.

Меньше элементов планового обслуживания

Оператору не требуется контролировать натяжение, состояние и соосность приводных ремней. Основное внимание уделяется состоянию лопаток, распределительного колеса, управляющей клетки, подшипников и электродвигателя.

При этом состояние балансировки вращающихся деталей и подшипников остаётся критически важным: повышенная вибрация любого дробеметного аппарата требует диагностики независимо от типа привода.

3. Особенности ременного привода

Раздельный шпиндельный узел

В ременной конструкции рабочее колесо устанавливается на отдельном шпинделе, а электродвигатель располагается отдельно и передаёт крутящий момент через ремни.

Гибкость передаточного отношения

Подбор диаметров шкивов позволяет конструктивно задавать требуемое соотношение между частотой вращения двигателя и шпинделя. Конкретные допустимые скорости определяются конструкцией дробеметного аппарата.

Недостатком такой схемы является необходимость дополнительно контролировать натяжение, износ и состояние ремней, а также соосность шкивов в рамках планового обслуживания.

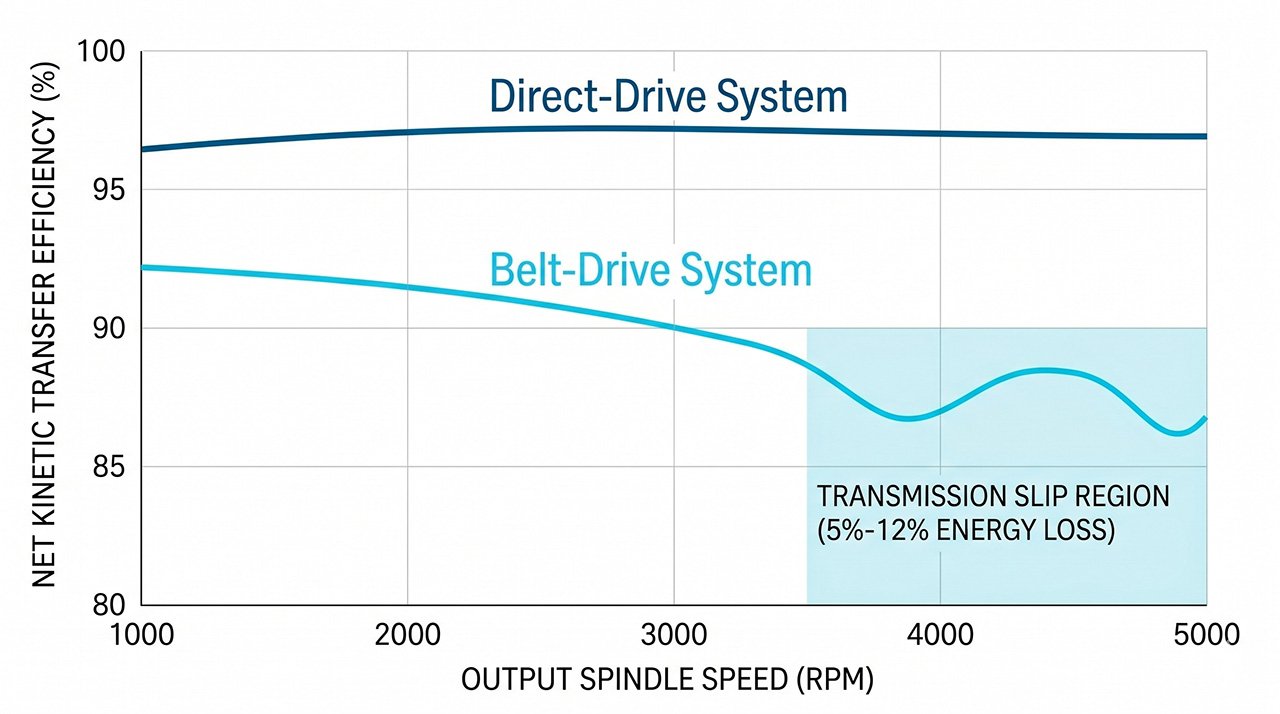

4. Сравнение двух типов привода

Примечание: фактическая эффективность, частота вращения, ресурс подшипников и интервалы обслуживания зависят от конструкции конкретного дробеметного аппарата и условий эксплуатации. Их нельзя определять только по типу привода.

5. Что учитывать при выборе конструкции

Режим работы оборудования

Для оборудования с продолжительными производственными циклами важны доступность узлов для обслуживания, стабильность работы и наличие запасных частей.

Требуемая производительность дробеметного аппарата

Мощность двигателя, расход абразива и скорость вращения должны подбираться как единая система в соответствии с задачей очистки, а не только по типу привода.

Доступное монтажное пространство

При ограниченной компоновке более компактная конструкция может иметь существенное значение, особенно при размещении нескольких дробеметных аппаратов вокруг камеры.

Техническое обслуживание

Следует учитывать не только стоимость первоначальной комплектации, но и доступность подшипников, ремней, двигателей и изнашиваемых деталей, а также квалификацию обслуживающего персонала.

6. Практический подход к выбору

Прямой привод часто выбирают там, где приоритетом являются компактность конструкции и сокращение количества элементов трансмиссии. Ременной привод остаётся рациональным решением в проектах, где требуется отдельный шпиндельный узел или определённая компоновка привода.

При сравнении двух вариантов необходимо оценивать не только сам дробеметный аппарат, но и всю машину: расположение колёс, доступ для обслуживания, мощность двигателей, расход абразива, требуемую производительность и условия эксплуатации.

Заключение

Прямой и ременной привод представляют собой две разные инженерные компоновки, каждая из которых может быть обоснованной при соответствующих условиях. Правильный выбор должен основываться на конструкции конкретной дробеметной установки, требуемой производительности и стратегии технического обслуживания, а не на одном универсальном показателе эффективности.
