HQAMUR завершила заводские приёмочные испытания (FAT) и отгрузку новой интегрированной дробеметной установки с резиновой гусеницей для предприятия по производству автомобильных алюминиевых отливок в Юго-Восточной Азии.
Модель разработана для пакетной очистки небольших деталей в условиях ограниченной производственной площади. Камера дробеметной обработки, система сепарации абразива и картриджный пылеуловитель объединены в компактную моноблочную конструкцию.
В традиционной компоновке дробеметная камера, сепаратор, система пылеулавливания и соединительные воздуховоды могут размещаться как отдельные узлы. В данном проекте основные системы объединены на общей жёсткой раме.
Такая компоновка уменьшает занимаемую площадь, сокращает количество внешних воздуховодов и упрощает размещение оборудования в существующем цехе. Согласно исходным проектным материалам, по сравнению с традиционной раздельной компоновкой требуемая площадь может быть сокращена до 50% в зависимости от конкретной конфигурации.
Установка рассчитана на монтаж на подготовленном ровном промышленном полу без отдельного глубокого фундаментного приямка. Возможность перемещения оборудования зависит от конкретной массы машины, грузоподъёмности погрузчика и условий площадки.

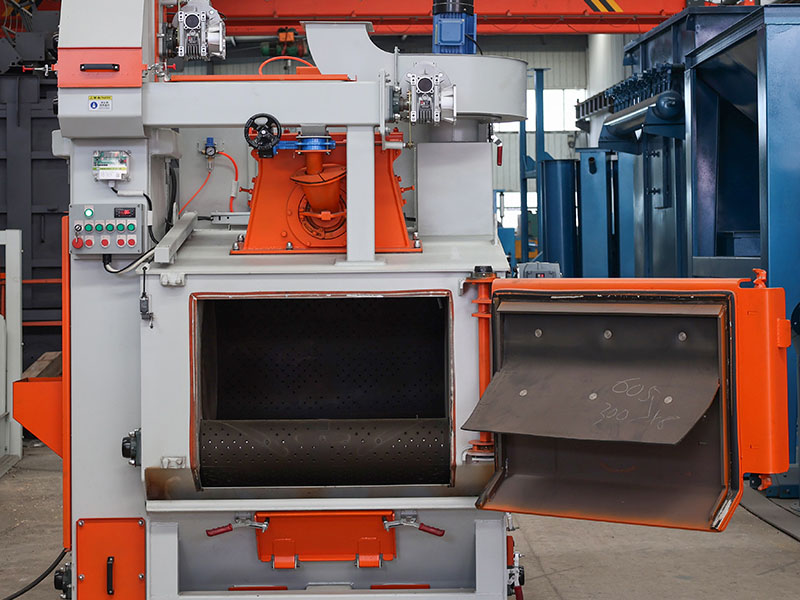

Рабочая камера оснащена перфорированной износостойкой резиновой гусеницей. Во время цикла детали непрерывно перекатываются в зоне воздействия абразивного потока, благодаря чему различные участки поверхности последовательно попадают под дробеметную обработку.
Такая схема особенно подходит для небольших и средних деталей, которые допускают совместную пакетную обработку. Для алюминиевых отливок и других чувствительных изделий режим загрузки, скорость гусеницы, тип абразива и продолжительность цикла необходимо подбирать с учётом геометрии и допустимого контакта между деталями.

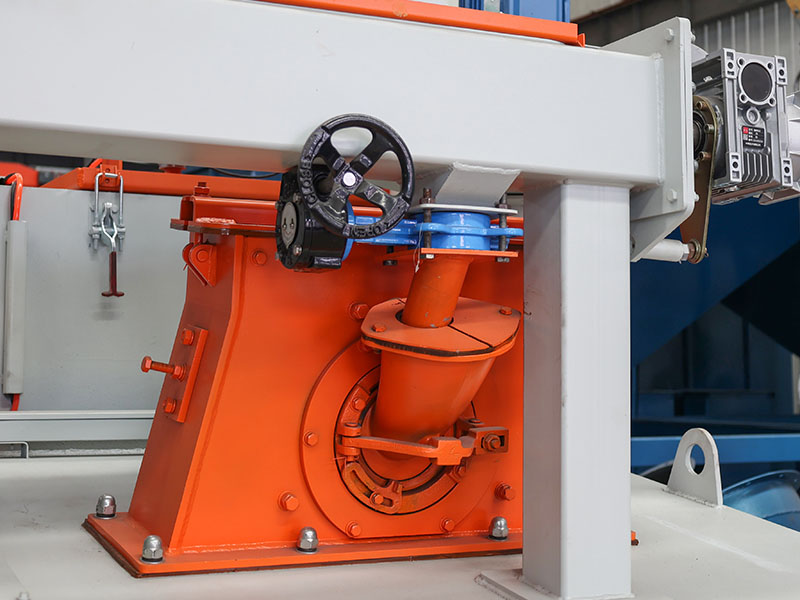

В установке применяется конфигурация дробеметных аппаратов с прямым приводом. Отсутствие ременной передачи сокращает количество элементов трансмиссии и исключает необходимость обслуживания приводных ремней.
Рабочие параметры дробеметного аппарата, расход абразива и продолжительность цикла настраиваются в соответствии с материалом деталей и требуемым результатом очистки. Требуемая степень очистки поверхности должна подтверждаться для конкретного технологического процесса заказчика.
В моноблочную конструкцию интегрированы система очистки рабочей смеси абразива и импульсный картриджный пылеуловитель. После дробеметной обработки абразив возвращается в циркуляционный контур, где пригодные частицы отделяются от пыли и загрязнений.
Размещение основных узлов в одном модуле уменьшает количество внешних соединений и упрощает монтаж оборудования на производственной площадке.

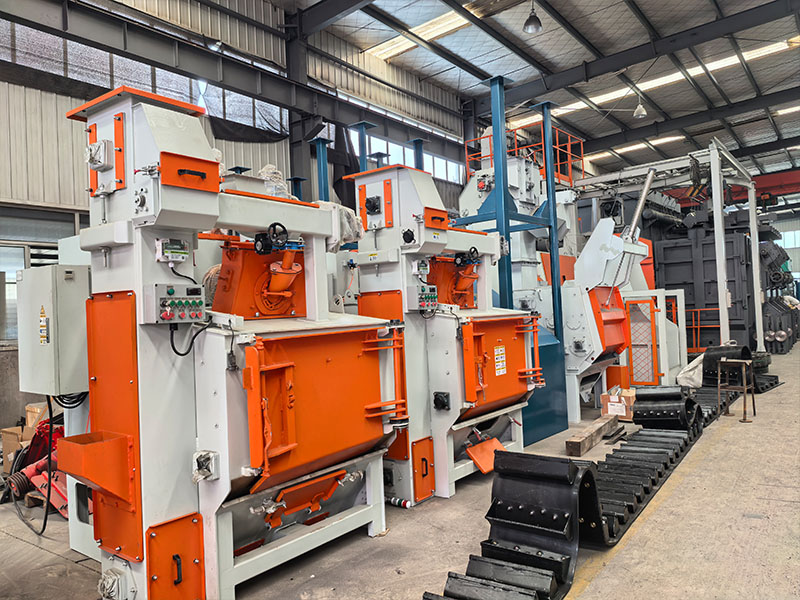

Перед экспортной отгрузкой установка прошла заводскую электрическую и механическую проверку в рамках FAT. Основные узлы, система управления и последовательность рабочего цикла были проверены до упаковки оборудования.
Предварительная интеграция оборудования на заводе позволяет сократить объём монтажных работ на площадке заказчика. После доставки остаются операции по размещению, подключению предусмотренных коммуникаций, проверке безопасности и пусконаладке в соответствии с проектной документацией.
Для данного заказчика установка предназначена для обработки небольших алюминиевых литых деталей автомобильного назначения. Компактная конструкция позволяет разместить весь основной технологический модуль на ограниченной площади цеха.
При выборе оборудования для подобных деталей необходимо учитывать массу партии, максимальную массу одной детали, чувствительность поверхности к взаимному контакту и требуемое состояние поверхности после очистки.
Интегрированная дробеметная установка с резиновой гусеницей сочетает пакетную обработку деталей, циркуляцию абразива и пылеулавливание в единой компактной системе. Для предприятий с ограниченной производственной площадью такая компоновка позволяет упростить размещение оборудования и сократить объём монтажных работ.
