Интегрированная дробеметная установка с резиновой гусеницей

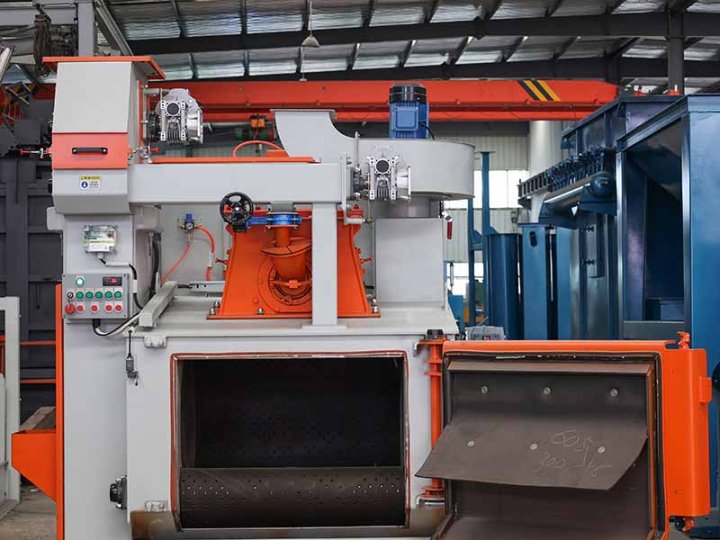

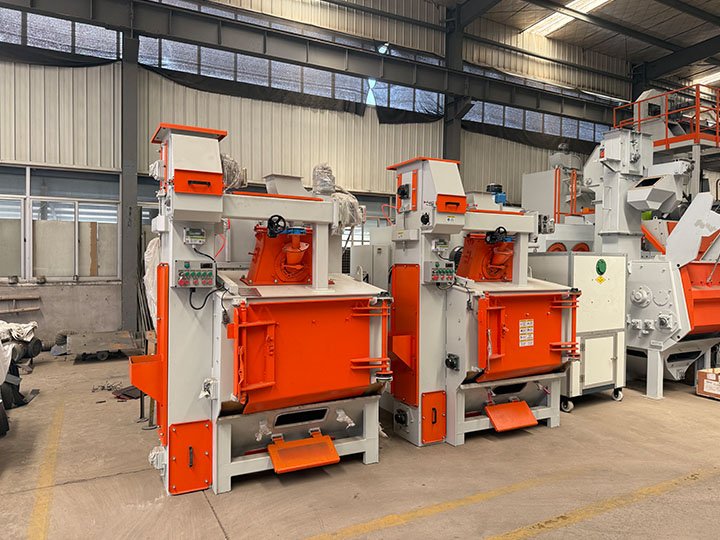

Интегрированная дробеметная установка с резиновой гусеницей HQAMUR предназначена для пакетной очистки небольших и средних отливок, поковок, штампованных и термообработанных деталей. Рабочая камера, система циркуляции абразива, сепаратор и пылеулавливающий модуль объединены в компактной конструкции, что сокращает занимаемую площадь и упрощает размещение оборудования в цехе. Резиновая гусеница обеспечивает непрерывное переворачивание деталей во время обработки и позволяет равномерно очищать их поверхности от ржавчины, окалины и производственных загрязнений.

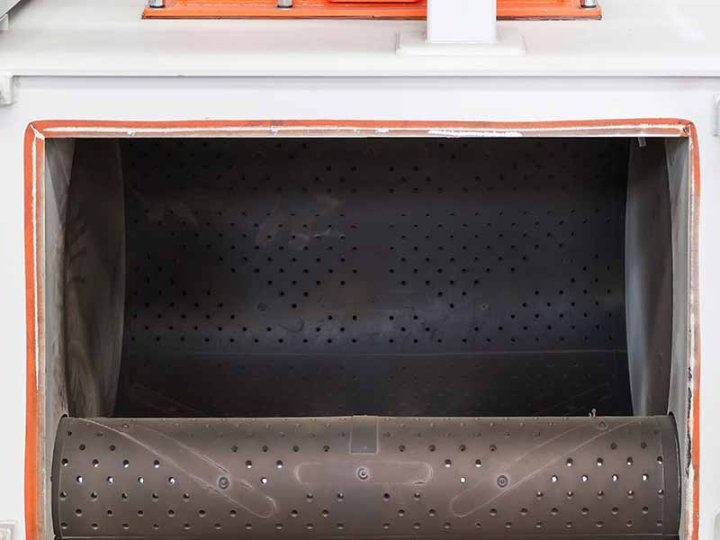

Интегрированная дробеметная установка с резиновой гусеницей HQAMUR предназначена для пакетной очистки небольших и средних отливок, поковок, штампованных и термообработанных металлических деталей. Изделия загружаются в рабочую зону и непрерывно переворачиваются резиновой гусеницей во время дробеметной обработки.

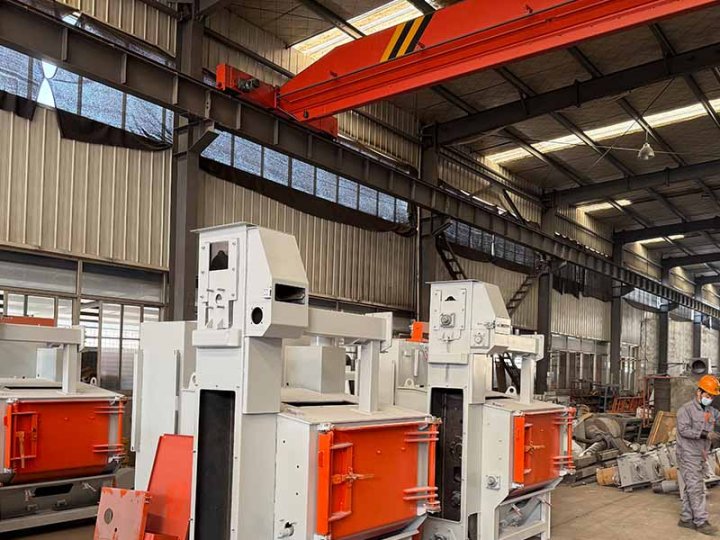

Интегрированная компоновка объединяет основные рабочие узлы установки в компактной конструкции, что упрощает размещение оборудования в цехе и сокращает объём монтажных работ. Такая конфигурация особенно удобна для отдельных производственных участков и предприятий с ограниченной площадью.

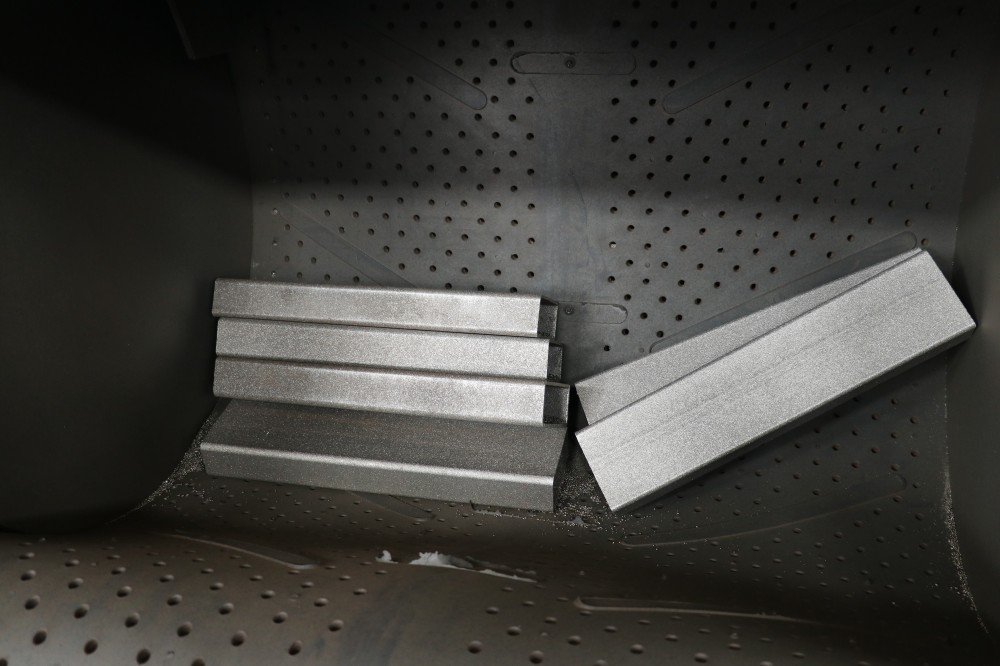

Во время обработки дробеметная турбина направляет поток абразива на перемешивающиеся детали, удаляя ржавчину, окалину и другие поверхностные загрязнения. Резиновая гусеница обеспечивает равномерное перемещение изделий в рабочей зоне и подходит для прочных деталей, допускающих обработку методом галтовки.
Серия включает модели Q324, Q326 и Q3210 с максимальной загрузкой партии от 100 до 500 кг. Производительность составляет от 400 до 3000 кг/ч в зависимости от модели, а максимальная масса одной детали — от 5 до 30 кг.
Технические параметры
| Параметр | Q324 | Q326 | Q3210 |
| Диаметр торцевого диска, мм | Φ400 | Φ650 | Φ1000 |
| Максимальная масса одной детали, кг | 5 | 10 | 30 |
| Максимальная загрузка партии, кг | 100 | 200 | 500 |
| Производительность, кг/ч | 400–600 | 600–1200 | 1500–3000 |
| Мощность дробеметной турбины, кВт | 4 | 7,5 | 11 |
| Подача абразива, кг/мин | 100 | 120 | 180 |
| Общая установленная мощность, кВт | ≈7 | ≈13 | ≈21 |
Преимущества интегрированной дробеметной установки
Компактная интегрированная конструкция
Основные рабочие узлы объединены в едином компактном исполнении, что упрощает размещение оборудования и организацию отдельного участка дробеметной обработки.
Пакетная обработка небольших деталей

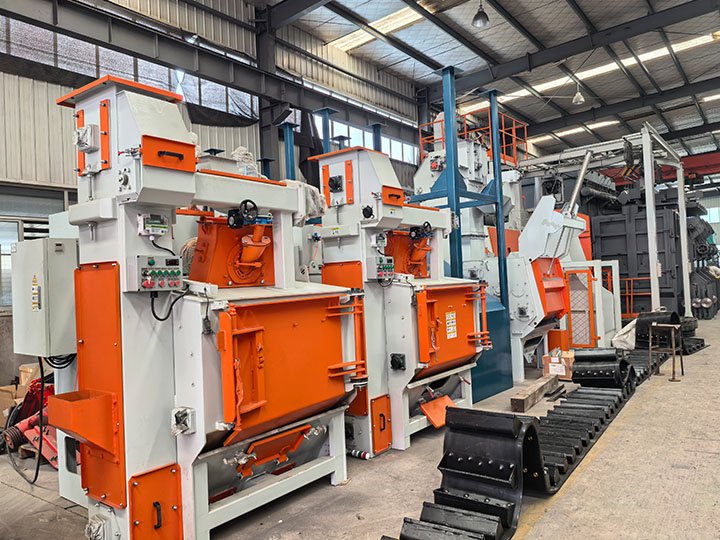

Модели серии Q32 рассчитаны на загрузку партий от 100 до 500 кг и подходят для серийной очистки небольших и средних металлических изделий.

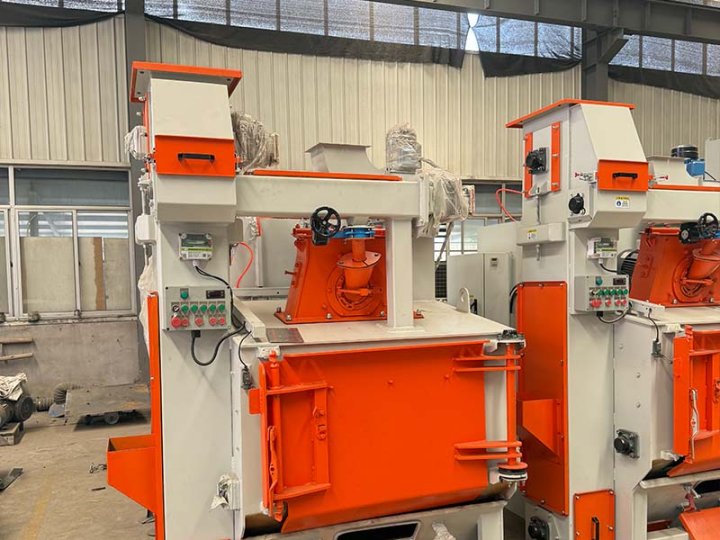

Равномерное перемешивание на резиновой гусенице
Во время рабочего цикла гусеница непрерывно переворачивает детали, обеспечивая последовательное воздействие потока абразива на различные поверхности изделий.
Три варианта производительности
Линейка Q324, Q326 и Q3210 охватывает производительность от 400 до 3000 кг/ч, что позволяет подобрать оборудование под требуемый объём серийной обработки.
Подходит для деталей разных размеров
Максимальная масса одной детали составляет от 5 до 30 кг в зависимости от модели, что позволяет использовать оборудование для различных групп небольших и средних изделий.
Сниженные требования к размещению оборудования
Интегрированная компоновка помогает сократить количество раздельно устанавливаемых узлов и упрощает планирование производственного участка.
-

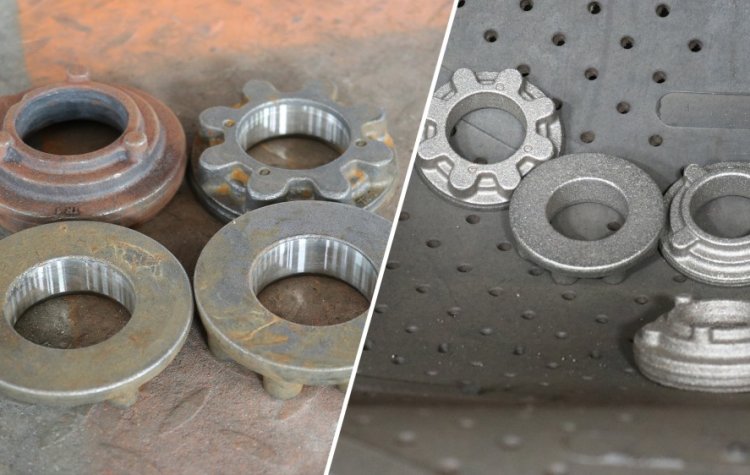

Подходит для обработки:-

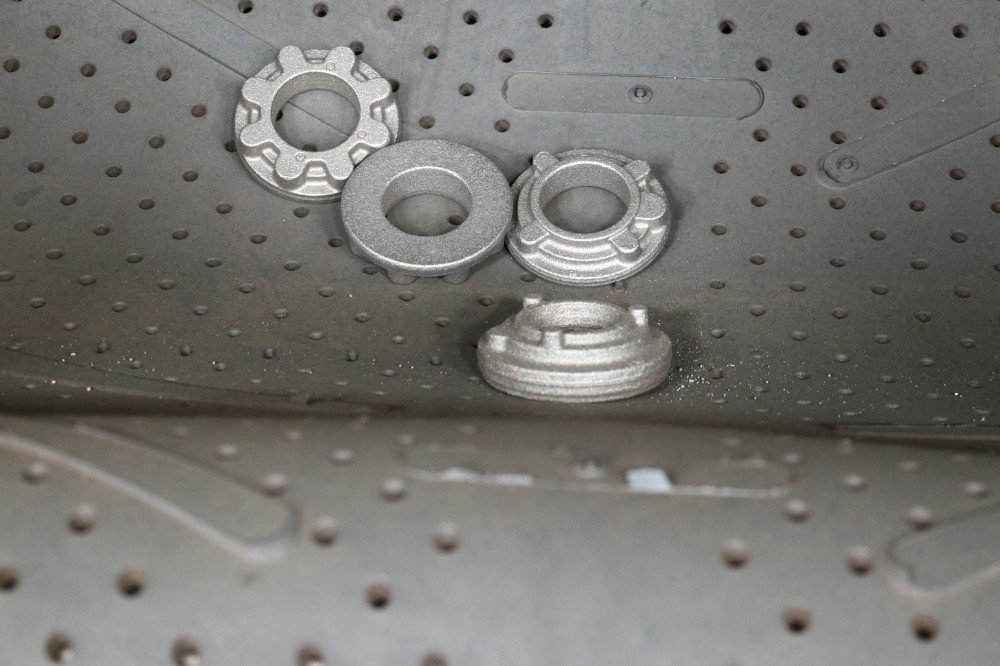

Небольшие и средние отливки
-
Небольшие поковки
-
Термообработанные металлические детали
-
Штампованные металлические изделия
-
Прочные детали, допускающие обработку методом галтовки
-
Небольшие партии деталей для отдельного производственного участка
-
-
-
Какие детали подходят для обработки на интегрированной установке?
Установка подходит для небольших и средних отливок, поковок, штампованных и термообработанных металлических деталей, которые допускают обработку методом галтовки. Максимальная масса одной детали составляет от 5 до 30 кг в зависимости от модели, а максимальная загрузка партии — от 100 до 500 кг.
-
Как выбрать между моделями Q324, Q326 и Q3210?
Выбор модели зависит прежде всего от массы одной детали, объёма партии и требуемой производительности. Q324 рассчитана на загрузку до 100 кг и детали массой до 5 кг, Q326 — до 200 кг и 10 кг соответственно, а Q3210 — до 500 кг и до 30 кг на одну деталь. Производительность увеличивается от 400–600 кг/ч для Q324 до 1500–3000 кг/ч для Q3210.
-
Чем интегрированная установка отличается от стандартной гусеничной дробеметной установки?
Основное отличие заключается в компоновке оборудования. В интегрированном исполнении основные рабочие узлы объединены в более компактную конструкцию, что упрощает размещение установки в цехе и сокращает объём монтажных работ. Принцип обработки при этом остаётся тем же: детали перемешиваются на резиновой гусенице и очищаются потоком абразива.
-
Какие детали не рекомендуется обрабатывать методом галтовки?
Не рекомендуется загружать изделия, которые могут деформироваться, повреждаться или царапать друг друга при постоянном переворачивании и столкновении. Для тонкостенных, хрупких, крупногабаритных или требующих фиксированного положения деталей лучше рассматривать другие типы дробеметного оборудования.
