Пескоструйная камера

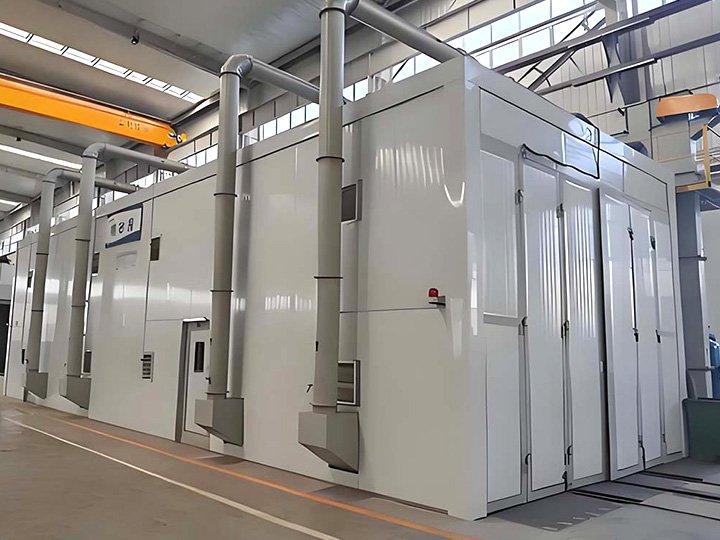

Пескоструйная камера HQAMUR представляет собой комплексное решение для абразивоструйной очистки крупногабаритных металлоконструкций, сварных изделий и деталей сложной формы. Абразив подаётся сжатым воздухом через пескоструйное сопло, что позволяет оператору направленно обрабатывать необходимые участки поверхности. Камера комплектуется системой вентиляции и пылеулавливания, а также системой сбора и возврата абразива. В зависимости от требований проекта может применяться механическая или пневматическая система рекуперации.
Пескоструйная камера HQAMUR представляет собой комплексную систему для абразивоструйной очистки крупногабаритных металлоконструкций, сварных изделий, отливок и деталей сложной формы. Абразив подаётся сжатым воздухом через пескоструйное сопло, что позволяет направленно обрабатывать различные участки поверхности и работать с изделиями, для которых применение стандартных автоматических дробеметных установок затруднено.

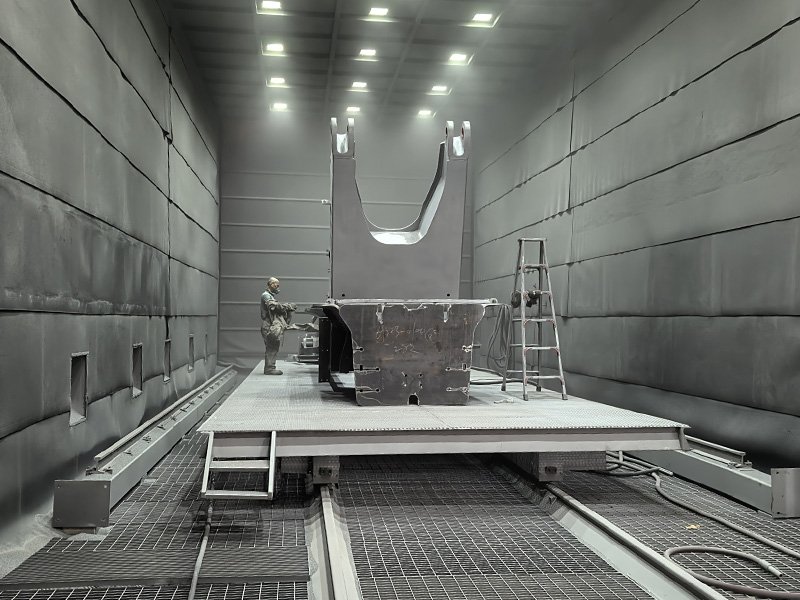

Размеры камеры, внутренняя компоновка и система перемещения изделий проектируются с учётом габаритов и массы заготовок, используемого абразива и производственного процесса заказчика. Такое исполнение позволяет создавать камеры как для относительно компактных изделий, так и для крупногабаритных конструкций длиной в несколько десятков метров.

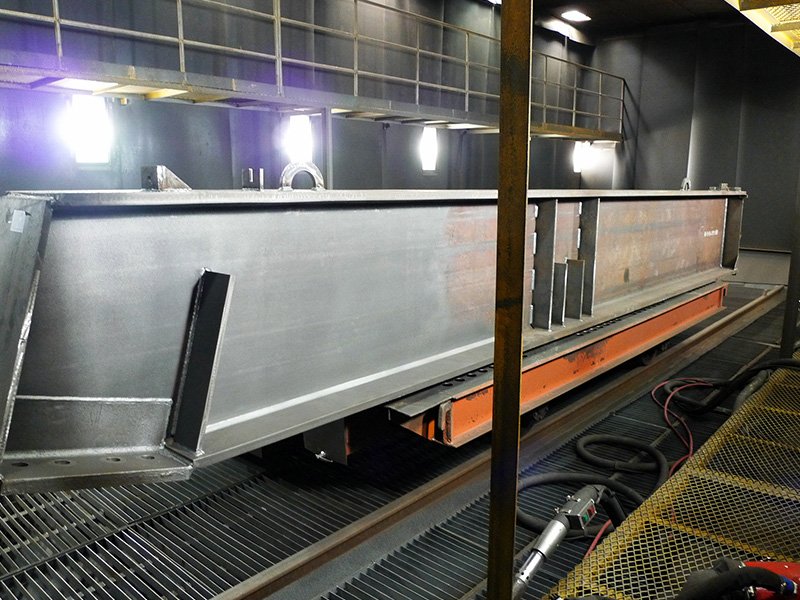

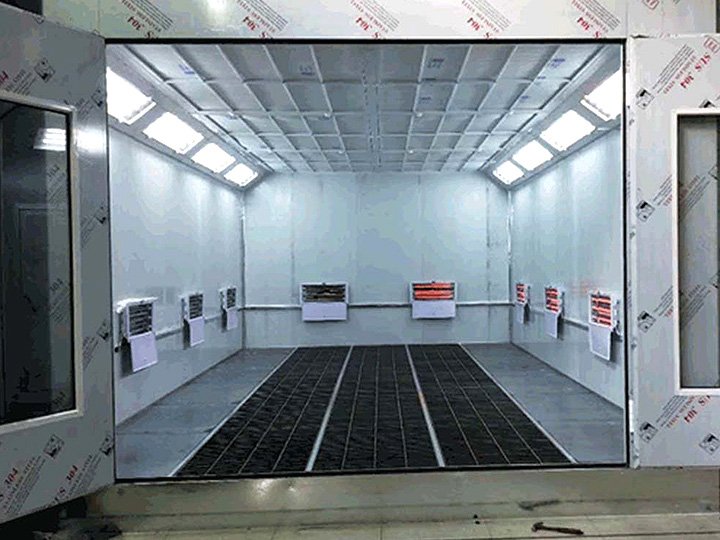

Для возврата использованного абразива может применяться механическая или пневматическая система рекуперации. Собранный материал направляется на очистку и сепарацию, после чего пригодный абразив возвращается в рабочий цикл. Выбор системы рекуперации зависит от типа абразива, площади рабочей зоны, интенсивности эксплуатации и требований к строительной части проекта.
Пескоструйные камеры HQAMUR изготавливаются по индивидуальному проекту. Представленные ниже параметры являются примерами типовых конфигураций с размерами обрабатываемых изделий от 3×2,6×2,0 до 26×3,1×4,6 м и допустимой нагрузкой от 3 до 80 т. Окончательные размеры камеры, система рекуперации, вентиляция и состав оборудования определяются в соответствии с требованиями конкретного проекта.
Технические параметры
| Параметр | Конфигурация 1 | Конфигурация 2 | Конфигурация 3 | Конфигурация 4 |
| Размеры заготовки, м | 3×2,6×2,0 | 4,5×3,5×2,5 | 7,5×5×3,8 | 26×3,1×4,6 |
| Допустимая нагрузка, т | 3 | 5 | 20 | 80 |
| Мощность, кВт | 37 | 40 | 86 | 186 |
Преимущества пескоструйной камеры
Индивидуальное проектирование под изделие
Размеры рабочей камеры и внутренняя компоновка определяются с учётом габаритов, массы и способа загрузки конкретных изделий, а также организации производственного процесса.

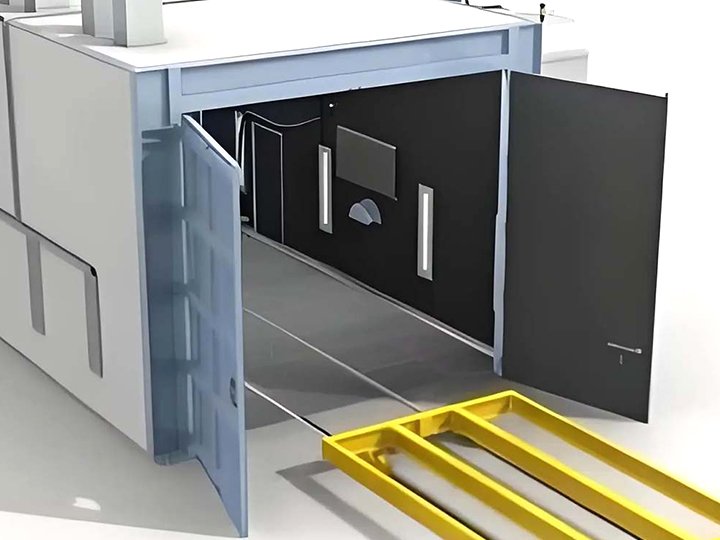

Обработка крупногабаритных и сложных конструкций
Ручное управление пескоструйным соплом позволяет направлять поток абразива на необходимые участки и обрабатывать поверхности сложной геометрии, труднодоступные для стандартных автоматических установок.

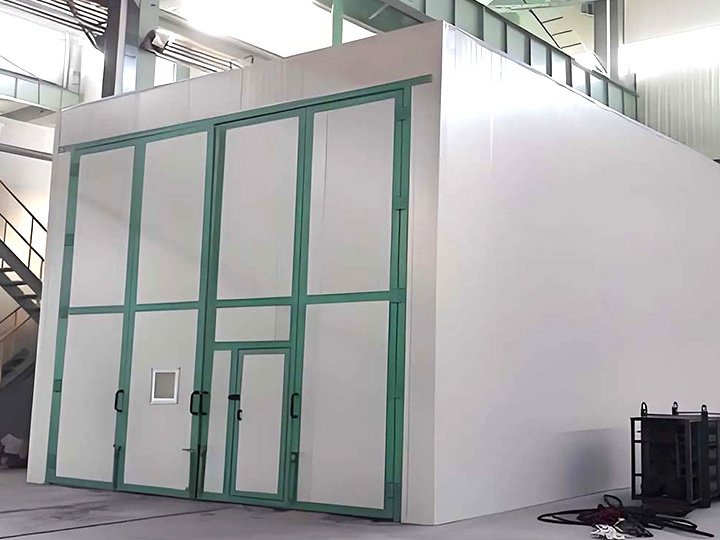

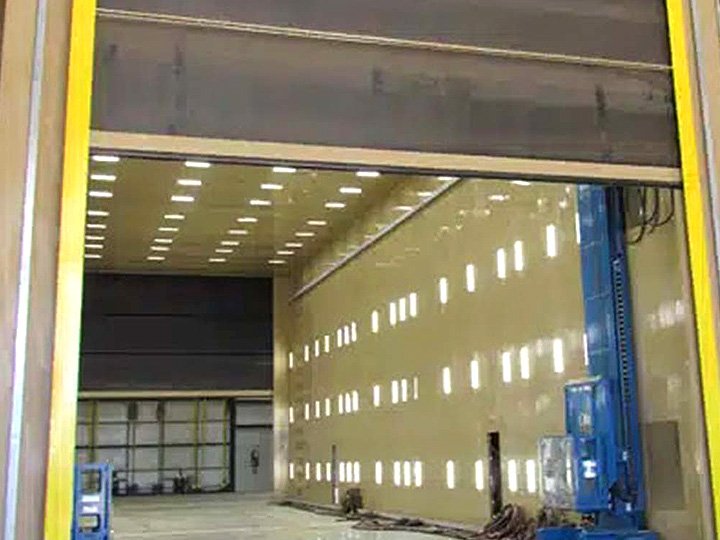

Механическая или пневматическая рекуперация
В зависимости от используемого абразива, производительности и условий монтажа система может комплектоваться механическим или пневматическим способом сбора и возврата абразивного материала.
Повторное использование абразива
Система рекуперации собирает использованный материал, после чего пригодный абразив отделяется от пыли и загрязнений и возвращается в рабочий цикл.
Вентиляция и удаление пыли
Система вентиляции и пылеулавливания подбирается в соответствии с размерами камеры, количеством рабочих постов, применяемым абразивом и требуемым воздухообменом.
Гибкая конфигурация производственного участка
Проект может учитывать способ загрузки изделий, расположение ворот, систему транспортировки, тип пола и требования существующего производственного помещения.
-

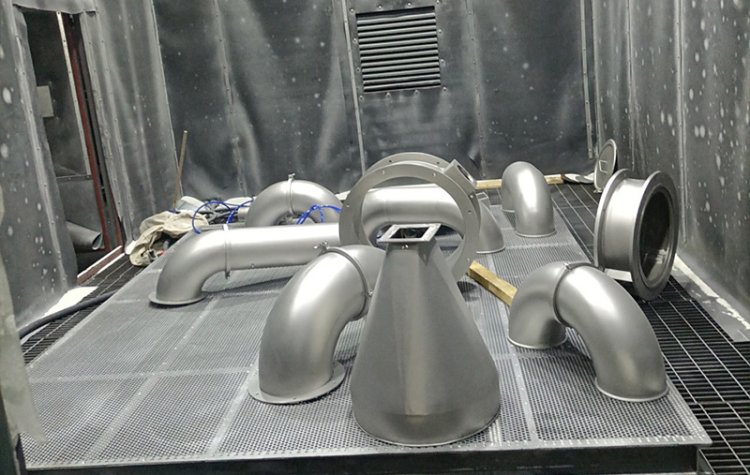

Подходит для обработки:-

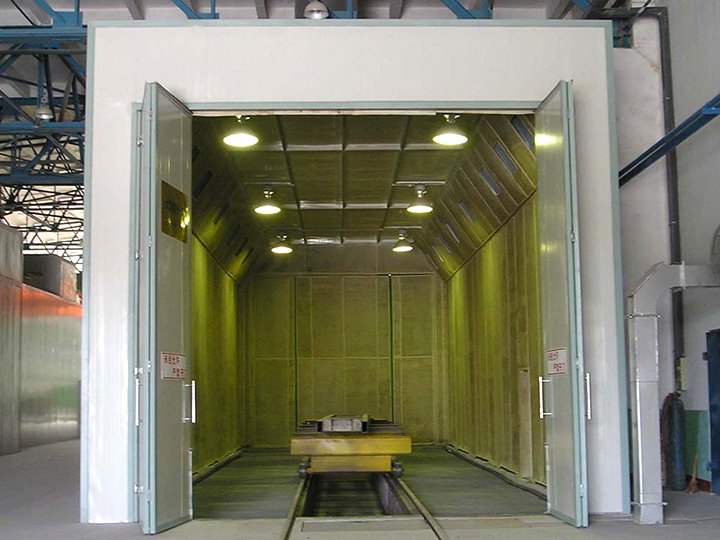

Крупногабаритные металлоконструкции
-
Секции корпусов судов
-
Секции башен ветрогенераторов
-
Крупные отливки
-
Сварные конструкции сложной формы
-
Изделия, требующие локальной абразивоструйной обработки
-
-
-
Как определить необходимые размеры пескоструйной камеры?
Размеры камеры определяются по максимальным габаритам обрабатываемого изделия, способу его загрузки и перемещения, необходимому рабочему пространству вокруг заготовки и организации производственного процесса. Поэтому пескоструйные камеры HQAMUR проектируются индивидуально под конкретные изделия и условия эксплуатации.
-
Чем отличается механическая система рекуперации абразива от пневматической?
Обе системы предназначены для сбора использованного абразива и его возврата в рабочий цикл, но используют разные способы транспортировки материала. Выбор механической или пневматической системы зависит от применяемого абразива, размеров зоны сбора, интенсивности эксплуатации и требований к строительной части проекта. Окончательная конфигурация определяется при проектировании камеры.
-
Какие абразивные материалы можно использовать в пескоструйной камере?
Допустимый тип абразива зависит от конструкции системы подачи, рекуперации и сепарации. В существующих конфигурациях могут применяться различные абразивные материалы, включая абразивную крошку, гранат и стальную дробь. Перед выбором абразива необходимо согласовать его характеристики с проектом оборудования.
-
Какие данные необходимы для проектирования пескоструйной камеры?
Для разработки технического решения рекомендуется предоставить максимальные размеры и массу изделий, тип и исходное состояние поверхности, предполагаемый абразив, требуемую производительность, способ загрузки и выгрузки, режим работы и доступные размеры производственного помещения. Эти данные необходимы для определения размеров камеры, системы рекуперации, вентиляции и общей компоновки оборудования.
