Выбор оборудования для внутренней абразивоструйной очистки начинается с оценки свободного пространства внутри трубы. Недостаточно, чтобы очистная головка просто проходила через отверстие: необходимо обеспечить её правильное положение, перемещение по всей рабочей длине и удаление отработанного абразива и пыли.
Диаметр трубы помогает определить подходящий тип оборудования, но не определяет всю конфигурацию системы. Также необходимо учитывать длину трубы, внутренние препятствия, требования к поверхности и производительность.
Одного номинального размера трубы недостаточно для выбора оборудования. Толщина стенки влияет на фактический внутренний диаметр, а усиление внутреннего сварного шва, изменение сечения или соединительные элементы могут дополнительно ограничивать проход.
Укажите минимальный и максимальный фактический внутренний диаметр и приложите чертежи с обозначением возможных препятствий. Это позволит изготовителю оценить пространство, необходимое для очистной головки, опор и механизма перемещения.
Если предприятие обрабатывает трубы нескольких типоразмеров, уточните порядок переналадки оборудования. Диапазон диаметров в таблице характеристик сам по себе не показывает, какие регулировки потребуются при переходе на другую партию.
В пневматических системах абразив подаётся сжатым воздухом через сопло или очистную головку внутри трубы. В зависимости от конструкции отражательная головка распределяет поток по окружности, либо вращающиеся сопла последовательно обрабатывают внутреннюю поверхность.
Такие решения можно рассматривать, когда внутреннее пространство ограничивает применение центробежного дробемётного аппарата.
Для труб большого диаметра при достаточном пространстве и подходящих производственных условиях также можно рассмотреть систему с внутренним дробемётным аппаратом. Универсальной границы диаметра, после которой во всех случаях требуется переходить от пневматической очистки к дробемётной, не существует.
Для конкретной системы необходимо оценить габариты оборудования, зону воздействия абразива, способ перемещения и требования к подаче труб.
Вращающееся пневматическое сопло и центробежный дробемётный аппарат с электроприводом — разные устройства. В обоих случаях возможно вращение, но способы разгона абразива различаются.

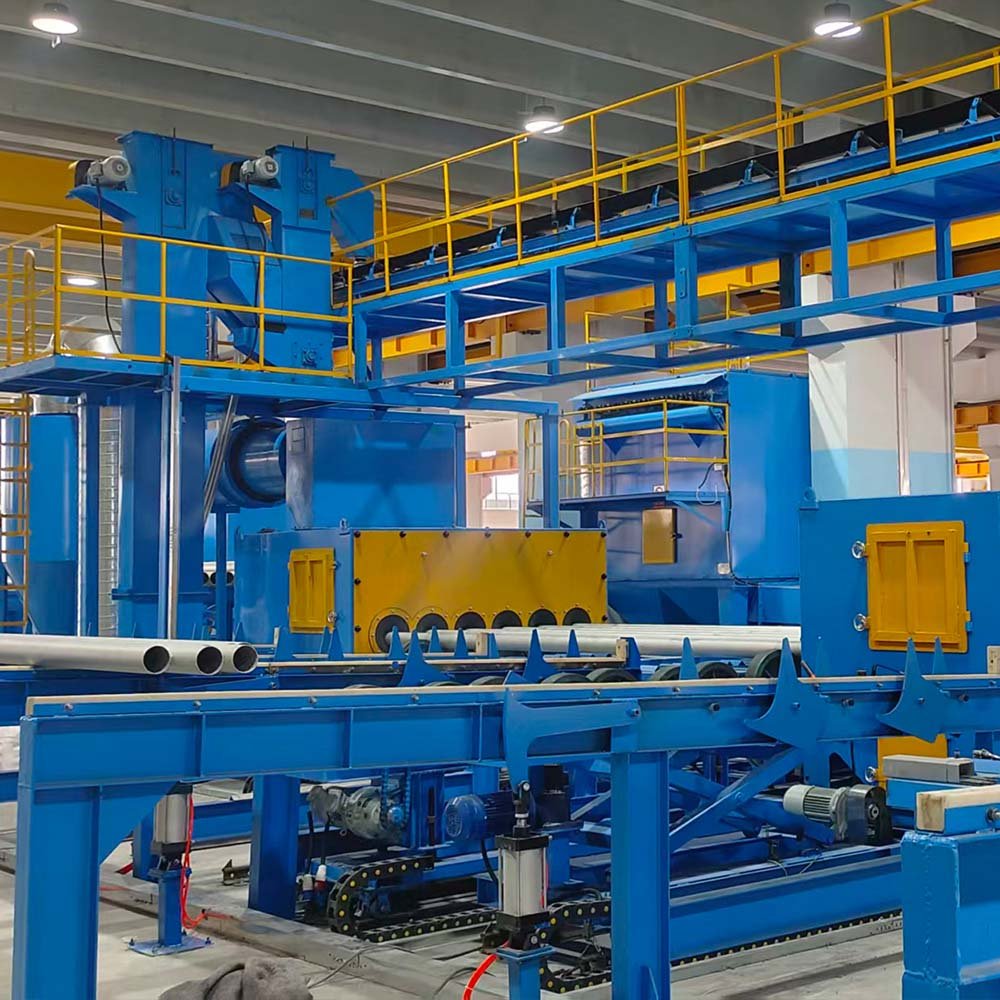

Даже если очистная головка проходит внутрь трубы, необходимо обеспечить её управляемое перемещение по всей длине. Длина трубы влияет на опоры для штанги, рабочий ход и необходимое пространство вокруг установки.

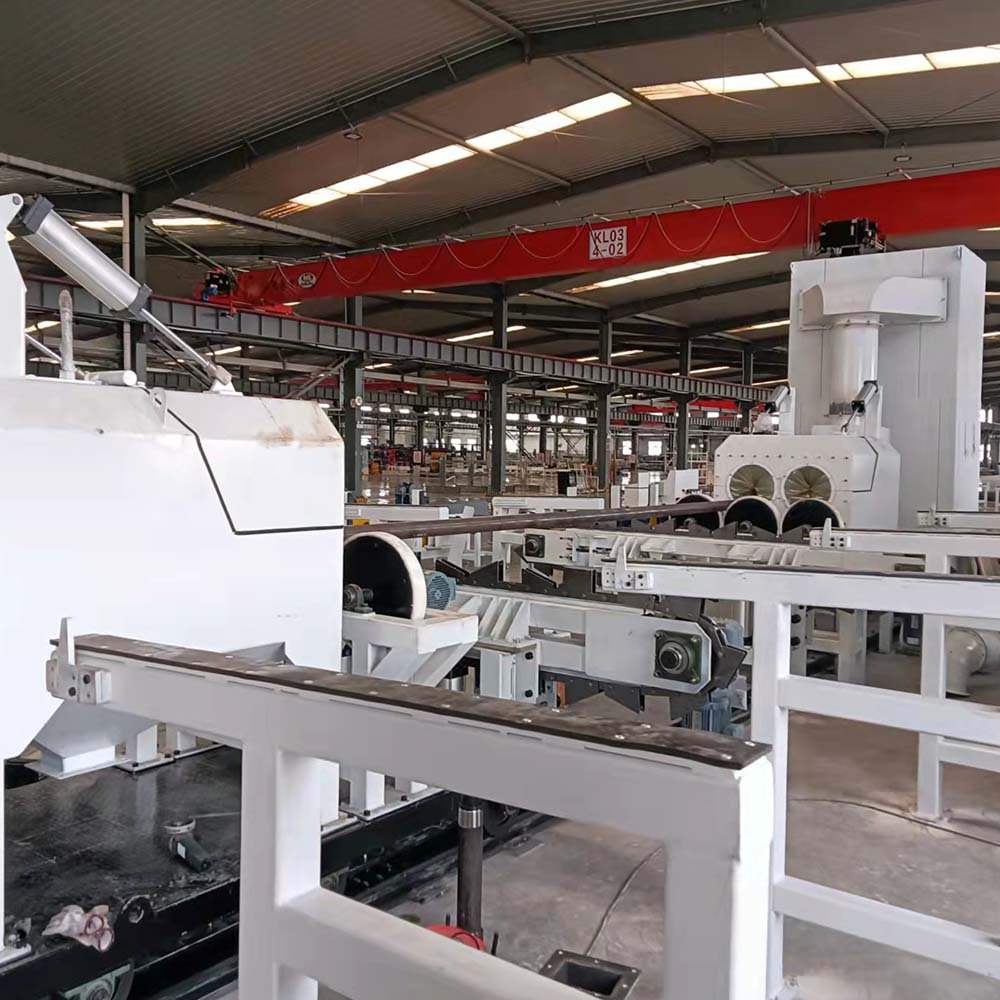

Уточните, что перемещается в предлагаемой системе: труба, очистная головка или оба элемента. Некоторые конструкции предусматривают вращение трубы, тогда как отдельные системы с вращающейся головкой позволяют обрабатывать неподвижную трубу.
Также выясните, как поддерживается положение головки по всей рабочей длине и как обрабатываются концевые участки. Отводы, фасонные детали и трубы с ограниченным доступом требуют отдельной оценки: для них нельзя автоматически применять решение, рассчитанное на обычную прямую трубу.
Для внутренней очистки необходим эффективный способ удаления отработанного абразива и пыли. Обработка стенки и освобождение внутренней полости от остатков абразива — взаимосвязанные этапы процесса.
Уточните, как материал выводится из трубы, как отделяется пригодный для повторного использования абразив и требуется ли дополнительная очистка перед контролем или нанесением покрытия.
Ответ должен учитывать фактическую длину трубы и организацию производства. Общего указания «оборудование оснащено системой возврата абразива» недостаточно.

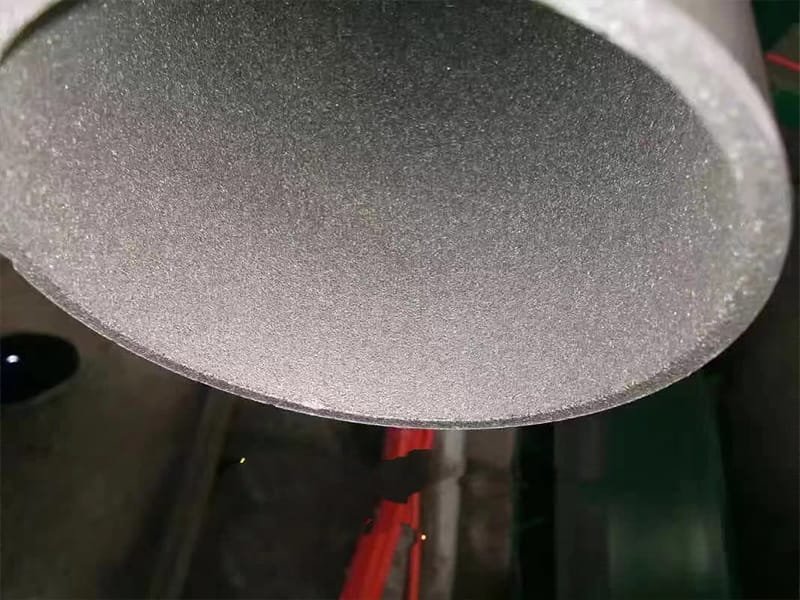

Требования к визуальной чистоте и профилю шероховатости следует задавать отдельно. Если после очистки наносится покрытие, необходимо руководствоваться техническими требованиями проекта и рекомендациями изготовителя покрытия. Подробнее — в нашем руководстве по подготовке поверхности стальных труб.
При сравнении предложений уточните, что означает указанная скорость: перемещение очистной головки, подачу трубы или фактическую производительность по готовым изделиям. Это разные показатели.
Оценка производительности должна включать загрузку, позиционирование, абразивную очистку, удаление остатков абразива и выгрузку.
Пробная обработка характерной для вашего производства трубы поможет проверить качество поверхности и продолжительность рабочего цикла предлагаемой системы.
Диаметр трубы — отправная точка для выбора оборудования. Подходящая система должна учитывать доступное внутреннее пространство, перемещение очистной головки, удаление абразива и полный производственный цикл.
Для подбора конфигурации предоставьте диапазон фактических внутренних диаметров, длину и толщину стенки труб, сведения о внутренних препятствиях, исходном состоянии поверхности и требуемой производительности. Если предусмотрено нанесение покрытия, приложите требования к подготовке поверхности и покрытию.
HQAMUR производит оборудование для обработки внутренней поверхности стальных труб. Конфигурация подбирается с учётом размеров труб, требований к очистке и организации производства.
Посмотреть оборудование для внутренней очистки труб →
Направьте чертежи труб и производственные требования команде HQAMUR, чтобы обсудить подходящее решение.
