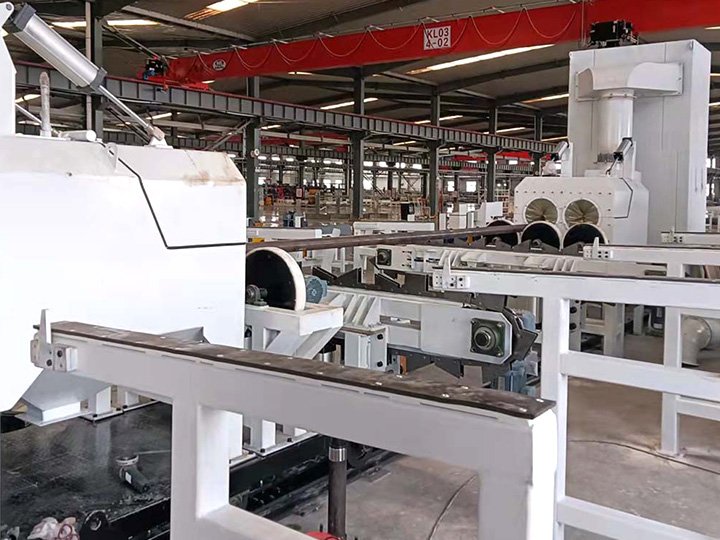

Дробеметная установка для внутренней очистки стальных труб
Дробеметная установка для внутренней очистки стальных труб HQAMUR серии QGN предназначена для удаления ржавчины, окалины, сварочных загрязнений и других остатков с внутренней поверхности труб перед нанесением антикоррозионных покрытий. В зависимости от диаметра трубы и конфигурации оборудования обработка выполняется специализированной внутренней системой подачи абразива с одновременным контролируемым перемещением рабочего узла и вращением трубы. Серия QGN охватывает диаметры труб от 50 до 1500 мм и применяется при подготовке труб для нефтегазовых магистралей, водоснабжения, химической промышленности и других трубопроводных систем.
Дробеметная установка для внутренней очистки стальных труб HQAMUR серии QGN предназначена для удаления ржавчины, окалины, сварочных загрязнений и других остатков с внутренней поверхности труб. Обработка формирует чистую и равномерно подготовленную поверхность перед нанесением внутренних антикоррозионных, эпоксидных и других защитных покрытий.
Во время рабочего цикла специализированный внутренний рабочий узел перемещается вдоль трубы и направляет поток абразива на её внутреннюю стенку. Одновременное контролируемое вращение трубы позволяет последовательно обрабатывать всю внутреннюю окружность и поддерживать стабильное качество очистки по длине изделия.
Конструкция внутренней системы обработки подбирается в зависимости от диаметра, длины трубы, требуемой производительности и характеристик поверхности. Система управления координирует скорость обработки, движение рабочего узла и вращение трубы, а оборудование может комплектоваться системой сбора и возврата абразива для снижения потерь материала и упрощения очистки внутренней полости.

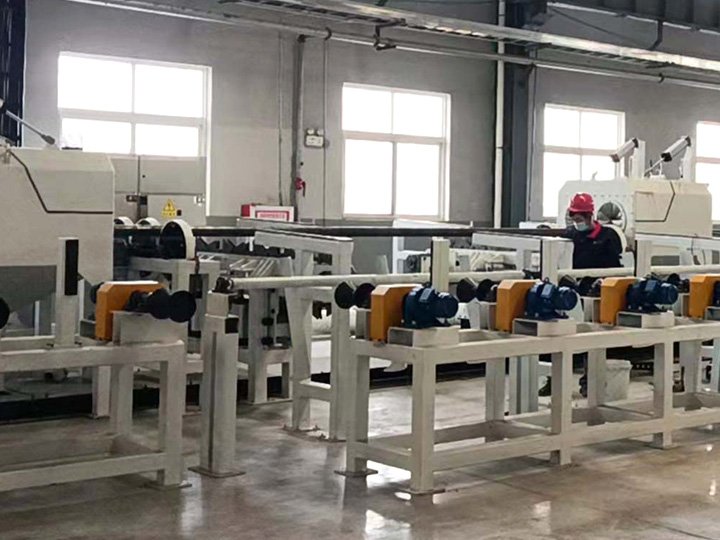

Серия QGN включает модели QGN100, QGN700, QGN1000 и QGN1500 и охватывает диапазон диаметров труб от 50 до 1500 мм. Оборудование применяется для подготовки труб нефтегазовых магистралей, систем водоснабжения, химических трубопроводов, теплоэнергетического оборудования и других промышленных трубных изделий.
Технические параметры
| Параметр | QGN100 | QGN700 | QGN1000 | QGN1500 |
| Диаметр трубы, мм | Φ50–300 | Φ325–720 | Φ720–1016 | Φ1016–1500 |
| Скорость очистки, м/мин | 1–4 | 1–4 | 1–4 | 1–4 |
Преимущества установки для внутренней очистки стальных труб
Специализированная очистка внутренней поверхности
Внутренний рабочий узел направляет поток абразива непосредственно на стенку трубы, обеспечивая эффективное удаление ржавчины, окалины и других загрязнений из труднодоступной внутренней полости.
Равномерная обработка по окружности
Согласованное движение рабочего узла и вращение трубы обеспечивает последовательную обработку внутренней поверхности по всей окружности и длине изделия.
Широкий диапазон диаметров

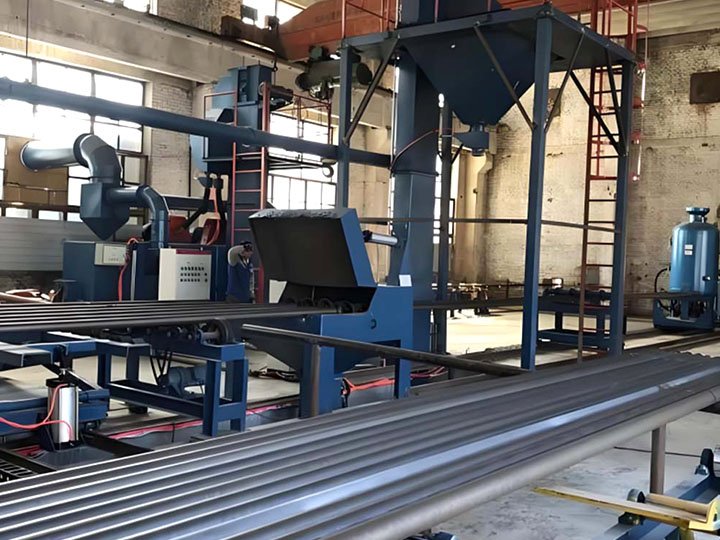

Модели серии QGN позволяют обрабатывать трубы диаметром от 50 до 1500 мм и подбирать конфигурацию оборудования в соответствии с конкретными размерами трубной продукции.
Эффективное использование абразива
Система сбора и возврата абразива может автоматически удалять использованный материал из внутренней полости трубы и возвращать пригодный абразив в рабочий цикл.
Подготовка поверхности перед нанесением покрытия
Стабильная очистка внутренней поверхности помогает удалить загрязнения и сформировать поверхность, необходимую для последующего нанесения антикоррозионных и защитных покрытий.
Автоматизированное управление процессом
Параметры перемещения рабочего узла, вращения трубы и продолжительности обработки могут настраиваться в соответствии с диаметром трубы, состоянием поверхности и производственными требованиями.
-

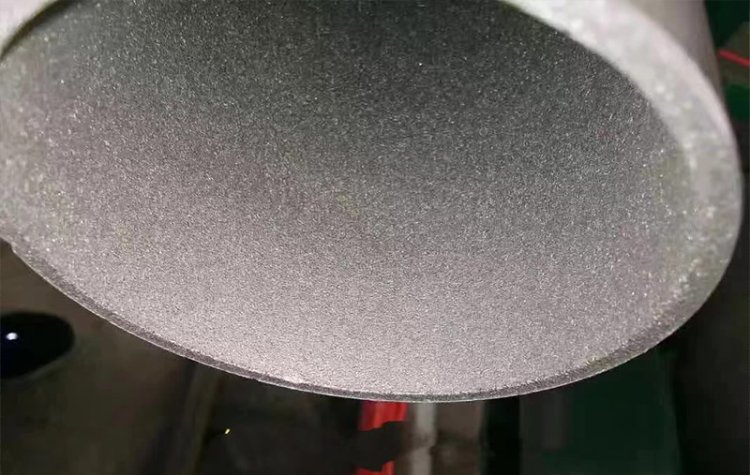

Подходит для обработки:-
Нефтегазовые трубопроводы
-
Трубы для систем водоснабжения
-
Трубы для химической промышленности
-
Теплоэнергетические и котельные трубы
-
Бесшовные стальные трубы
-
Крупногабаритные промышленные трубы
-
-
-
Какие диаметры труб можно обрабатывать на установках серии QGN?
Стандартная серия QGN охватывает трубы диаметром от 50 до 1500 мм. Модели QGN100, QGN700, QGN1000 и QGN1500 предназначены для разных диапазонов диаметров, поэтому оборудование подбирается в соответствии с фактическим наружным диаметром, длиной трубы и требованиями к внутренней поверхности.
-
Чем внутренняя очистка трубы отличается от наружной дробеметной обработки?
При внутренней очистке рабочий узел подаёт абразив непосредственно на внутреннюю стенку трубы, а движение узла и вращение трубы обеспечивают последовательную обработку внутренней поверхности. Наружные дробеметные установки, напротив, предназначены для обработки внешней цилиндрической поверхности и используют другую схему транспортировки и расположения дробеметных турбин.
-
Как определить подходящую скорость внутренней очистки?
Скорость обработки зависит от диаметра трубы, степени коррозии и окалины, типа абразива, требуемого качества поверхности и последующего покрытия. Для серии QGN стандартный диапазон скорости очистки составляет 1–4 м/мин, однако рабочее значение рекомендуется определять по конкретной трубе и результатам технологической настройки.
-
Можно ли подготовить внутреннюю поверхность трубы перед нанесением антикоррозионного покрытия?
Да. Основная задача установки — удалить ржавчину, окалину и другие загрязнения и подготовить внутреннюю поверхность трубы к дальнейшему нанесению защитного покрытия. Требуемая степень очистки и шероховатость поверхности зависят от типа покрытия, исходного состояния трубы и выбранного режима обработки, поэтому параметры должны согласовываться с требованиями конкретного проекта.
