Пескострельная стержневая машина Hot-Box / Cold-Box

Литейное оборудование

Пескострельная стержневая машина

Введение в продукт:

Пескострельные стержневые машины HQAMUR предназначены для изготовления литейных песчаных стержней путём заполнения стержневого ящика подготовленной смесью сжатым воздухом. Линейка включает оборудование для процессов Hot-Box и Cold-Box. В машинах Hot-Box отверждение стержневой смеси происходит в нагретом стержневом ящике, а в оборудовании Cold-Box — при комнатной температуре с применением газового катализатора. Конфигурация машины подбирается с учётом размеров стержневого ящика, массы песчаного заряда, технологического процесса и требуемого рабочего цикла.

Запросить информацию сейчас

Введение В Продукт
Приложение И Рабочий Процесс
Часто Задаваемые Вопросы
Оставить сообщение
Сопутствующие Товары

Введение В Продукт

В машинах Hot-Box серии ZH стержневая смесь подаётся в нагретый стержневой ящик, где происходит её термическое отверждение. Такой процесс применяется при изготовлении песчаных стержней, для которых важны короткий производственный цикл и быстрое получение первоначальной прочности.

В машинах Cold-Box отверждение стержневой смеси выполняется при комнатной температуре с использованием газового катализатора. Такая технология применяется для изготовления стержней различной сложности и позволяет организовать производство без нагрева стержневого ящика, характерного для процесса Hot-Box.

Оборудование представлено несколькими типоразмерами для различных размеров стержневых ящиков и массы песчаного заряда. Серия Hot-Box охватывает заряд от 15 до 70 кг, а серия Cold-Box — от 30 до 80 кг. Конкретная модель выбирается с учётом конструкции стержня, применяемой смеси и требуемой производительности.

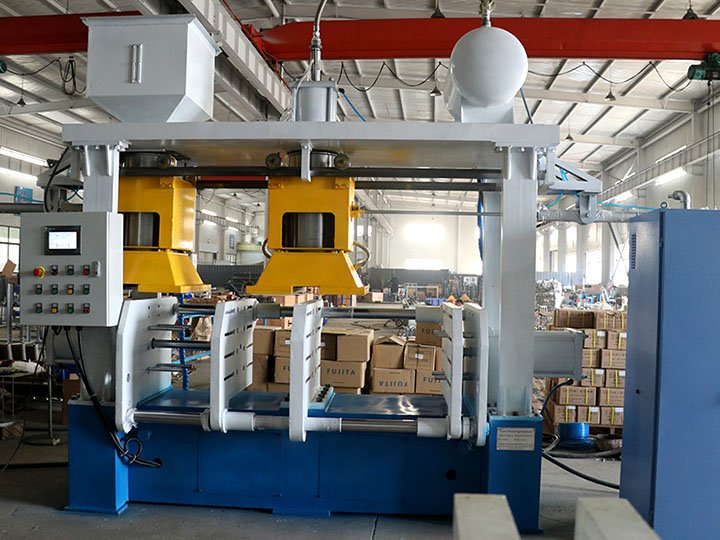

Пескострельные стержневые машины Hot-Box

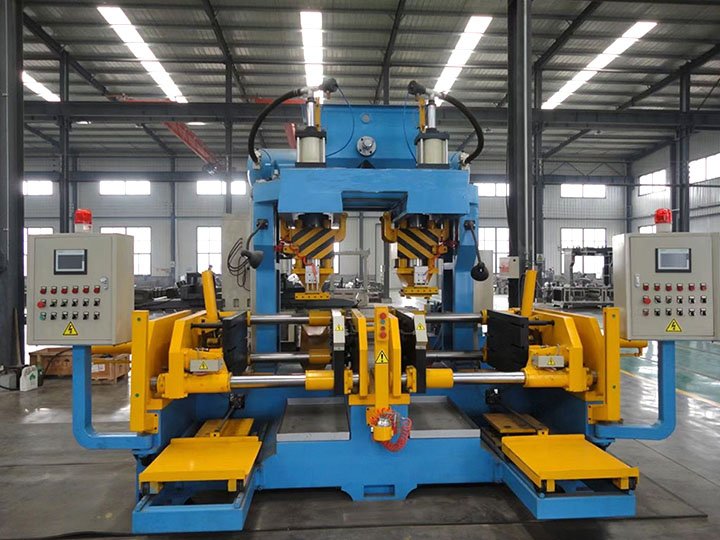

Машины серии ZH используют нагреваемый стержневой ящик для отверждения смеси и предназначены для производства песчаных стержней по технологии Hot-Box.

Параметр	ZH550R-15	ZH650R-25	ZH780R-40	ZH890R-50	ZH1090R-60	ZH1290R-70
Максимальный размер стержневого ящика, мм	500×500×300	600×600×400	700×800×500	800×900×500	1000×900×600	1200×900×600
Диапазон открытия стержневого ящика, мм	300–600	350–700	400–800	450–900	500–1000	550–1100
Максимальная масса песчаного заряда, кг	15	25	40	50	60	70
Продолжительность цикла одного рабочего поста, с	12	15	15	20	25	30

Пескострельные стержневые машины Cold-Box

Машины Cold-Box используют газовое отверждение стержневой смеси при комнатной температуре и предназначены для производства литейных стержней различных размеров и конфигураций.

Параметр	Z9406L-30	Z9407L-40	Z94087L-60	Z9409L-70	Z9410L-80	Z9412L-80
Максимальный размер стержневого ящика, мм	600×500×400	700×600×400	800×700×500	900×800×600	1000×800×600	1200×800×600
Диапазон открытия стержневого ящика, мм	200–900	300–900	300–1100	400–1200	400–1200	400–1200
Максимальная масса песчаного заряда, кг	30	40	60	70	80	80
Продолжительность цикла одного рабочего поста, с	15	20	20	30	30	35

Преимущества пескострельных стержневых машин

Два технологических процесса

Линейка включает решения для Hot-Box с термическим отверждением и Cold-Box с газовым отверждением при комнатной температуре.

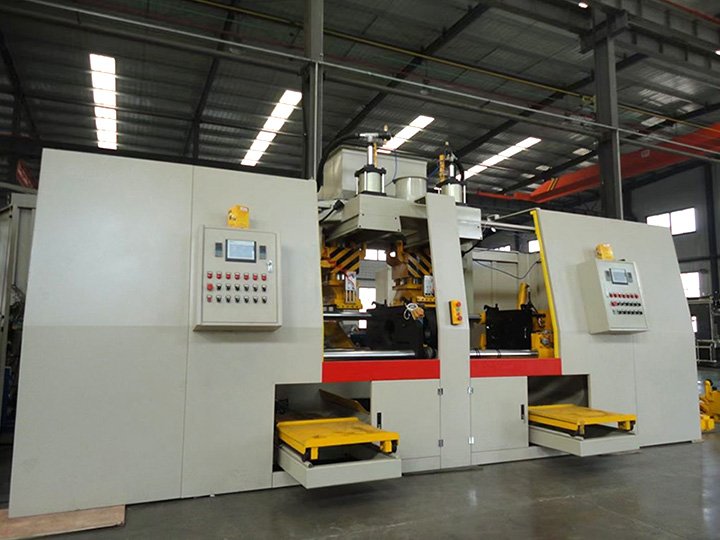

Широкий диапазон размеров стержневых ящиков

Различные типоразмеры оборудования позволяют работать со стержневыми ящиками длиной до 1200 мм и подбирать машину в соответствии с габаритами конкретной оснастки.

Песчаный заряд до 80 кг

В зависимости от модели максимальная масса песчаного заряда составляет от 15 до 80 кг, что позволяет использовать оборудование для различных размеров литейных стержней.

Выбор оборудования по технологическому циклу

Продолжительность рабочего цикла зависит от модели и применяемого процесса, поэтому оборудование подбирается с учётом требуемой производительности и технологии изготовления стержней.

Пескострельное заполнение стержневого ящика

Подача подготовленной смеси сжатым воздухом позволяет быстро заполнять полость стержневого ящика и использовать оборудование при серийном изготовлении песчаных стержней.

Подбор под конкретную стержневую оснастку

При выборе машины учитываются размеры и конструкция стержневого ящика, масса заряда, тип связующего и требуемая организация производственного цикла.

Приложение И Рабочий Процесс

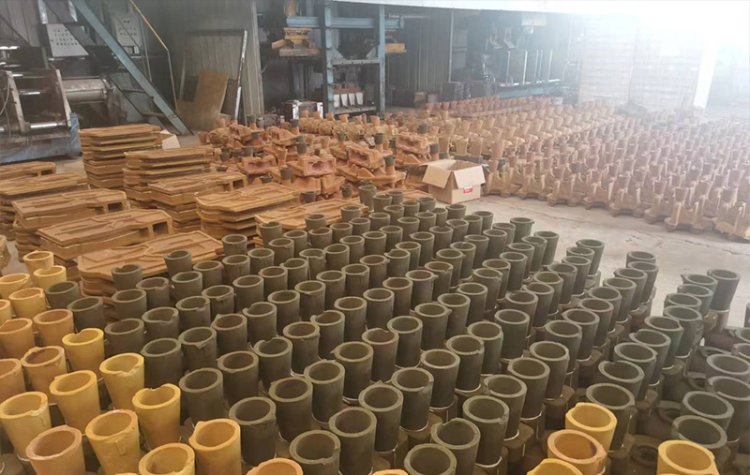

Подходит для изготовлени
- Песчаных стержней для литейного производства
- Стержней сложной геометрической формы
- Стержней для серийного производства отливок
- Стержней, изготавливаемых по технологии Hot-Box
- Стержней, изготавливаемых по технологии Cold-Box
- Стержней различных размеров под конкретную стержневую оснастку

Пескострельная стержневая машина: часто задаваемые вопросы

Чем отличаются процессы Hot-Box и Cold-Box?

В процессе Hot-Box стержневая смесь подаётся в нагретый стержневой ящик, где происходит её термическое отверждение. В процессе Cold-Box смесь отверждается в стержневом ящике при комнатной температуре с применением газового катализатора. Выбор технологии зависит от применяемой стержневой смеси, конструкции стержня и требований производственного процесса.
Как выбрать подходящую модель стержневой машины серии ZH?

При выборе модели необходимо учитывать максимальные размеры стержневого ящика, требуемую массу песчаного заряда, диапазон открытия оснастки и необходимую продолжительность рабочего цикла. Модель следует выбирать с запасом по габаритам стержневого ящика и с учётом фактической массы смеси, используемой для одного стержня.
Какую массу песчаного заряда поддерживают машины Hot-Box серии ZH?

В зависимости от модели максимальная масса песчаного заряда составляет от 15 до 70 кг. Для ZH550R-15 она составляет 15 кг, для ZH650R-25 — 25 кг, для ZH780R-40 — 40 кг, для ZH890R-50 — 50 кг, для ZH1090R-60 — 60 кг и для ZH1290R-70 — 70 кг.
Какие данные необходимо предоставить для подбора стержневой машины?

Для подбора оборудования рекомендуется предоставить размеры и конструкцию стержневого ящика, массу смеси на один рабочий цикл, применяемый процесс Hot-Box или Cold-Box, тип стержневой смеси и требуемую производительность. Также желательно указать способ открытия стержневого ящика и требования к интеграции машины в существующий литейный участок.
