Автоматическая безопочная формовочная машина

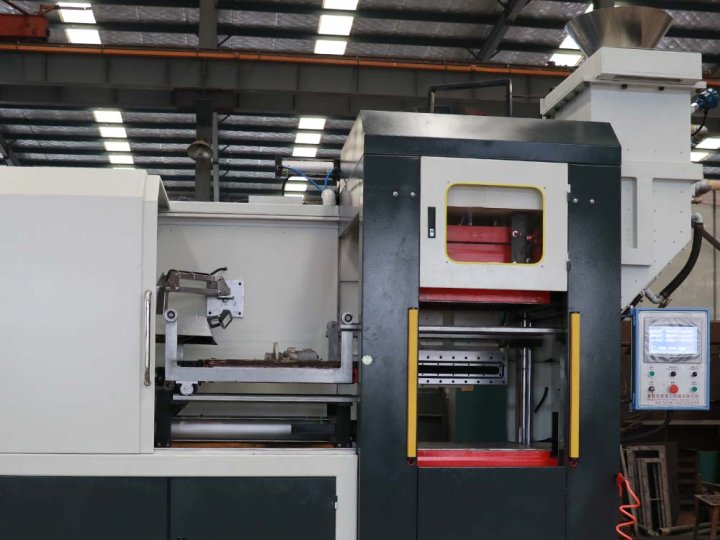

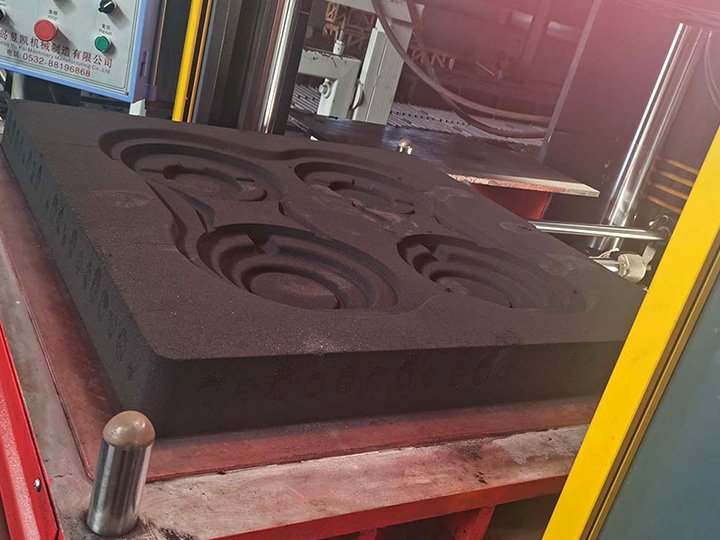

Автоматическая безопочная формовочная машина HQAMUR предназначена для серийного изготовления песчаных литейных форм из песчано-глинистой смеси без использования постоянных опок в последующем производственном цикле. Формовочная смесь подаётся в рабочую камеру, уплотняется вокруг модельной оснастки, после чего сформированная песчаная форма передаётся на последующие операции литейной линии. Оборудование может интегрироваться с системой подготовки ПГС, транспортировкой форм и участком заливки в составе автоматизированного литейного производства.

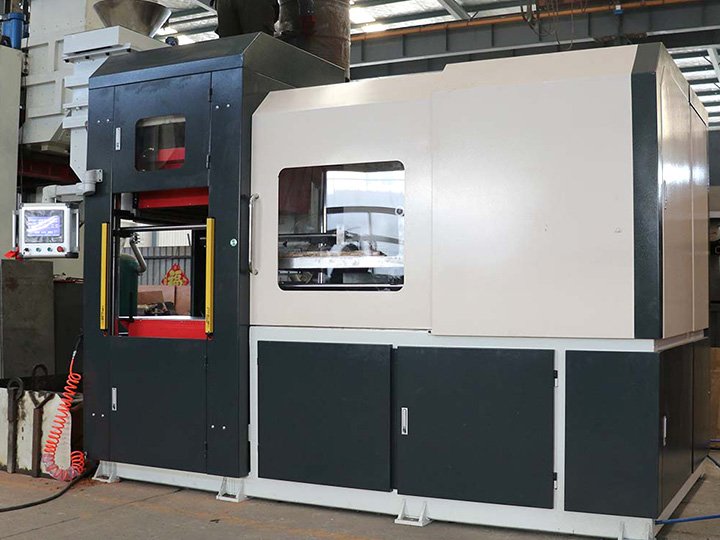

Автоматическая безопочная формовочная машина HQAMUR предназначена для серийного изготовления песчаных литейных форм из ПГС в автоматическом цикле. Горизонтальная схема формования позволяет выполнять операции от подачи формовочной смеси и уплотнения до закрытия и выдачи готовой формы без использования постоянных опок в последующем производственном процессе.
Уплотнение формовочной смеси выполняется гидравлической системой прессования. Управление рабочим циклом осуществляется через ПЛК, что позволяет согласовать заполнение формовочной камеры, прессование, раскрытие оснастки и выдачу формы в последовательный автоматизированный процесс.
Серия включает модели Z426, Z427, Z428 и Z4210 для изготовления форм различных размеров. Стандартные модели рассчитаны на форматы до 1000×1000 мм и могут использоваться на литейных участках с различной требуемой производительностью.
Машина может интегрироваться с системой подготовки ПГС, транспортировкой форм и последующими участками литейной линии. Конкретная модель выбирается с учётом размеров формы, требуемого времени цикла, расхода формовочной смеси и производительности производства.
Технические параметры
| Параметр | Z426 | Z427 | Z428 | Z4210 |
| Размер формы, мм | 610×508×130–180 | 700×600×130–180 | 800×700×200–250 | 1000×1000×200–280 |
| Продолжительность цикла, с/форма | 40–45 | 45–50 | 50–55 | 55–60 |
| Давление уплотнения, МПа | 0,7–0,9 | 0,7–0,9 | 0,7–0,9 | 0,7–0,9 |
| Расход сжатого воздуха, м³/мин | 2 | 2,2 | 2,5 | 2,8 |
| Рабочее давление гидросистемы, МПа | 10,6 | 9,2 | 8,9 | 8,5 |
| Мощность, кВт | 15 | 18,5 | 22 | 30 |
| Расход формовочной смеси, т/ч | 10,5–17 | 12–22 | 23–30 | 30–40 |
Преимущества автоматической безопочной формовочной машины
Безопочная технология формования
Готовая песчаная форма передаётся на последующие операции без постоянной металлической опоки, что упрощает обращение с формами и организацию автоматической линии.
Автоматический рабочий цикл
Операции подачи смеси, уплотнения, формирования и выдачи формы выполняются в последовательном автоматизированном цикле.

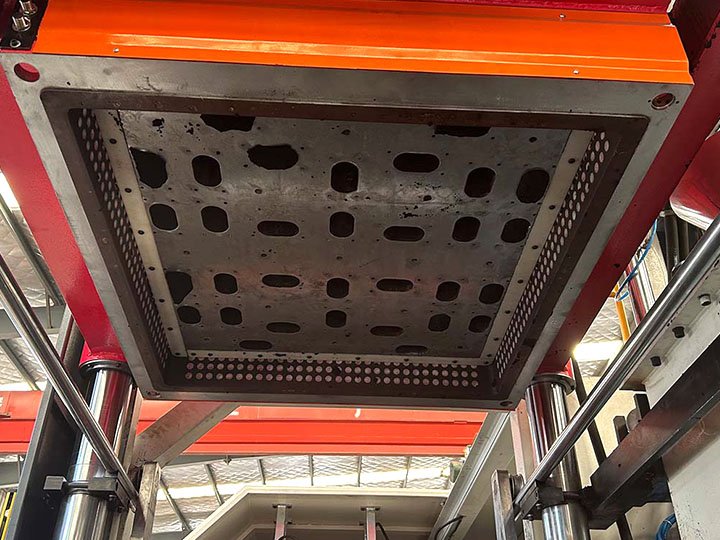

Гидравлическое прессование
Гидравлическая система обеспечивает давление уплотнения 0,7–0,9 МПа для стандартных моделей серии Z42.
Различные размеры литейных форм

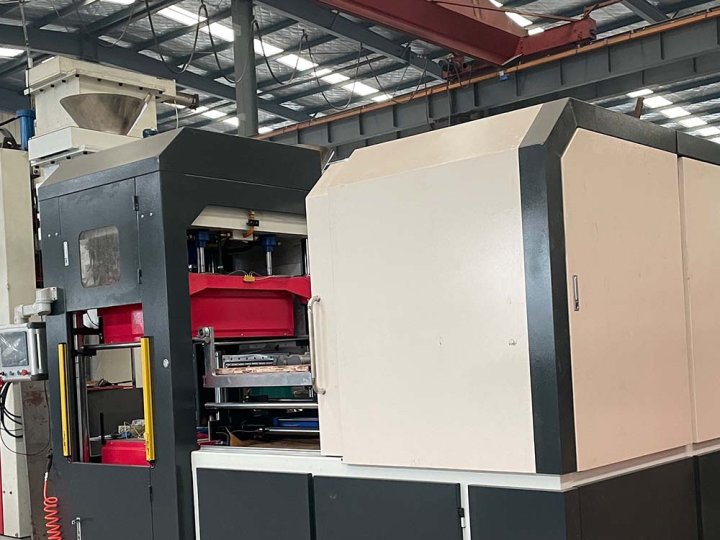

Серия включает четыре типоразмера оборудования с максимальным форматом формы до 1000×1000×200–280 мм.
Управление рабочим процессом через ПЛК
Система управления координирует последовательность технологических операций и позволяет контролировать рабочий цикл формовочного оборудования.

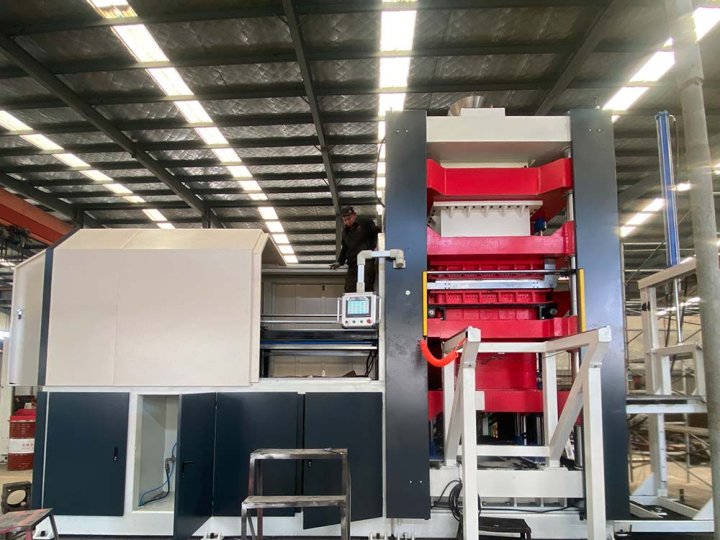

Интеграция в автоматическую литейную линию
Оборудование может работать совместно с системой подготовки ПГС, транспортировкой форм и последующими производственными участками.
-
Подходит для изготовления:-
Литых деталей двигателей и шасси автомобилей
-
Корпусов промышленных клапанов и насосов
-
Чугунных решёток и люков для коммунальной инфраструктуры
-
Литых деталей сельскохозяйственной техники
-
Мелких и средних металлических изделий
-
Литых трубных фитингов
-
-
-
В чём отличие безопочной формовки от формовки в опоках?
При безопочной формовке готовая песчаная форма после формирования не требует постоянной металлической опоки для дальнейшего перемещения по производственной линии. Это упрощает обращение с формами и особенно удобно для серийного производства изделий стабильной номенклатуры.
-

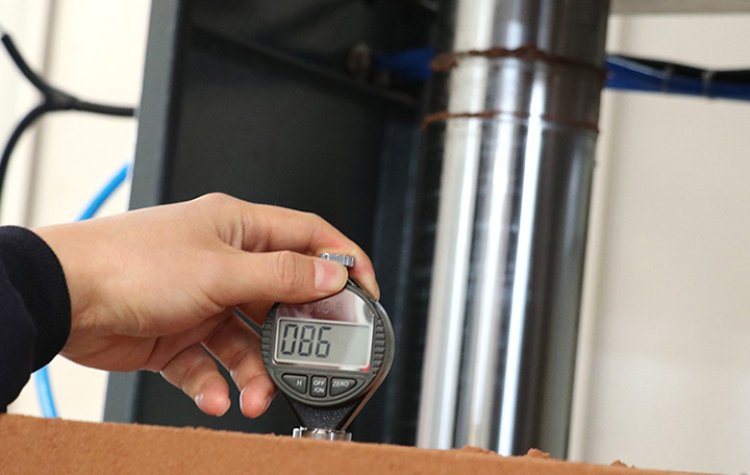

Как обеспечивается стабильность уплотнения песчаной формы?
Уплотнение формовочной смеси выполняется гидравлической системой прессования. Для стандартных моделей серии Z42 давление уплотнения составляет 0,7–0,9 МПа. Последовательность рабочих операций контролируется системой управления, что помогает поддерживать стабильный режим формования от цикла к циклу.
-
Можно ли интегрировать машину с существующей системой подготовки ПГС?
Да. Безопочная формовочная машина может быть интегрирована с существующей системой подготовки и подачи ПГС при условии согласования производительности, характеристик формовочной смеси и схемы транспортировки. При проектировании необходимо учитывать расход песка конкретной модели и производительность смесительного участка.
-
Какие данные необходимо предоставить для подбора безопочной формовочной машины?
Для предварительного подбора рекомендуется предоставить требуемый размер песчаной формы, размеры и характеристики отливки, необходимую производительность, данные о применяемой ПГС и существующей системе пескоподготовки. Также важно указать требования к транспортировке форм и интеграции оборудования с последующими операциями литейной линии.
