Встряхивающе-прессовая формовочная машина

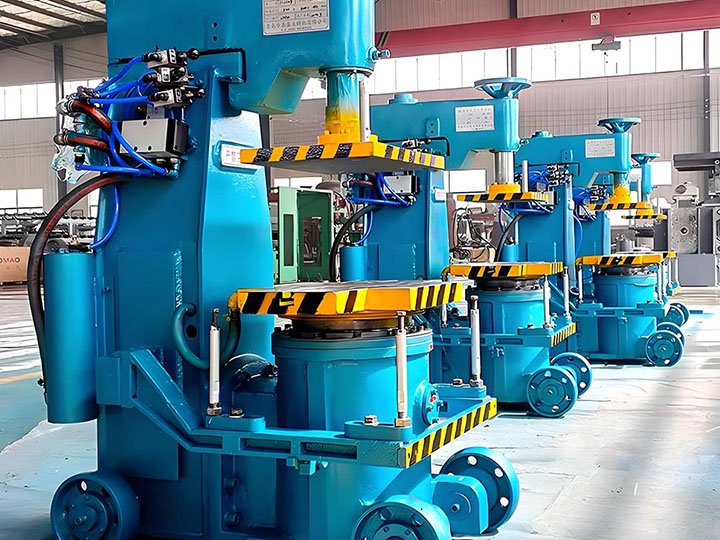

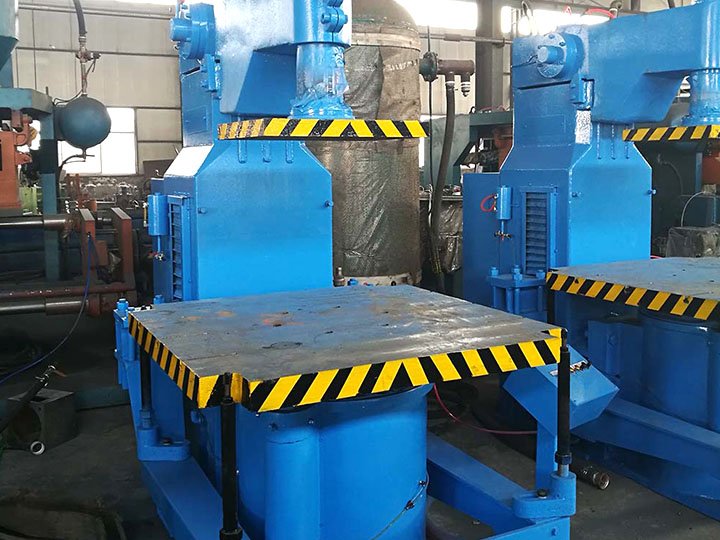

Встряхивающе-прессовая формовочная машина HQAMUR предназначена для изготовления песчаных полуформ в опоках. Формовочная смесь сначала уплотняется встряхиванием, а затем дополнительно прессуется, что позволяет получить более равномерное уплотнение формы. Серия Z14 применяется в литейных цехах для изготовления полуформ различных размеров и может использоваться как отдельное оборудование или как часть механизированного формовочного участка.
Встряхивающе-прессовая формовочная машина HQAMUR предназначена для изготовления песчаных полуформ в опоках. Формовочная смесь сначала уплотняется встряхиванием, после чего выполняется прессование для дополнительного уплотнения верхних слоёв формы.
Сочетание встряхивания и прессования позволяет получить более равномерное распределение плотности формовочной смеси по высоте полуформы по сравнению с использованием только одного способа уплотнения. Оборудование применяется в литейных цехах при изготовлении песчаных форм для серийного и мелкосерийного производства.

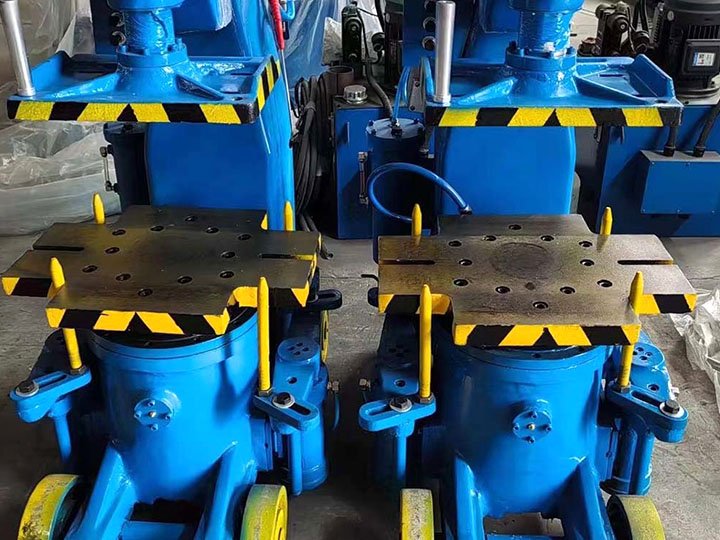

Размер рабочего стола, усилие прессования, встряхивающая нагрузка и ход вытяжки подбираются в соответствии с размерами опоки и модельной оснастки. После уплотнения полуформы механизм вытяжки обеспечивает отделение модели от сформованной песчаной формы.
Серия включает модели Z143WA, Z145WA, Z146W и Z148W. Максимальный размер опоки составляет от 500×400 до 800×600 мм, а усилие прессования — от 4200 до 10 000 кгс, что позволяет подобрать оборудование для различных типоразмеров литейных форм.
Технические параметры
| Параметр | Z143WA | Z145WA | Z146W | Z148W |
| Максимальный размер опоки (Д×Ш), мм | 500×400 | 500×450 | 600×500 | 800×600 |
| Размер рабочего стола, мм | 560×420 | 600×550 | 700×550 | 900×730 |
| Усилие прессования, кгс | 4200 | 5500 | 7500 | 10000 |
| Встряхивающая нагрузка, кгс | 200 | 300 | 400 | 600 |
| Ход вытяжки, мм | 160 | 180 | 220 | 250 |
| Масса машины, кг | 1150 | 1400 | 2600 | 4200 |
Преимущества встряхивающе-прессовой формовочной машины
Комбинированное уплотнение формовочной смеси
Встряхивание обеспечивает первоначальное уплотнение смеси в опоке, а последующее прессование дополнительно уплотняет полуформу и выравнивает распределение плотности.
Работа с различными размерами опок

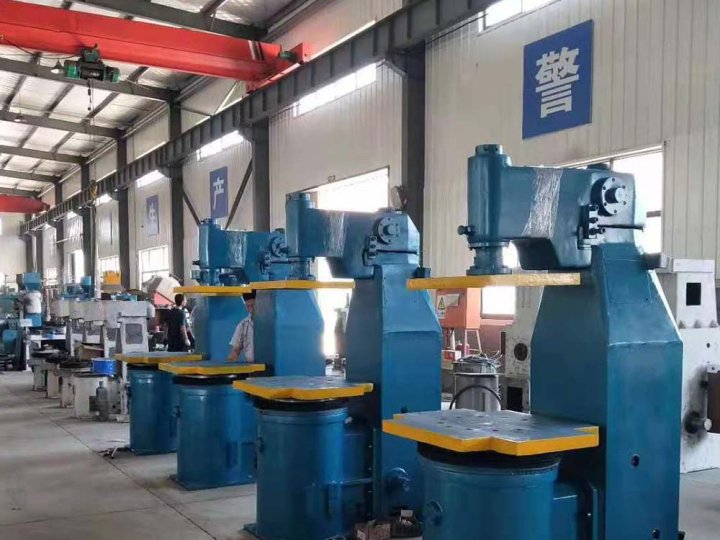

Модели Z143WA, Z145WA, Z146W и Z148W рассчитаны на максимальные размеры опок от 500×400 до 800×600 мм.
Различное усилие прессования
Усилие прессования от 4200 до 10 000 кгс позволяет подобрать машину в соответствии с размером опоки и требованиями технологического процесса.
Механизированная вытяжка модели
Ход вытяжки от 160 до 250 мм обеспечивает отделение сформованной полуформы от модельной оснастки после завершения уплотнения.
Подходит для литейных формовочных участков
Оборудование может использоваться как отдельная формовочная машина или включаться в механизированный производственный участок в соответствии с организацией литейного процесса.
Четыре типоразмера оборудования
Линейка Z14 позволяет выбирать машину с учётом размеров формовочной оснастки, требуемого усилия прессования и необходимого хода вытяжки.
-
Подходит для:-

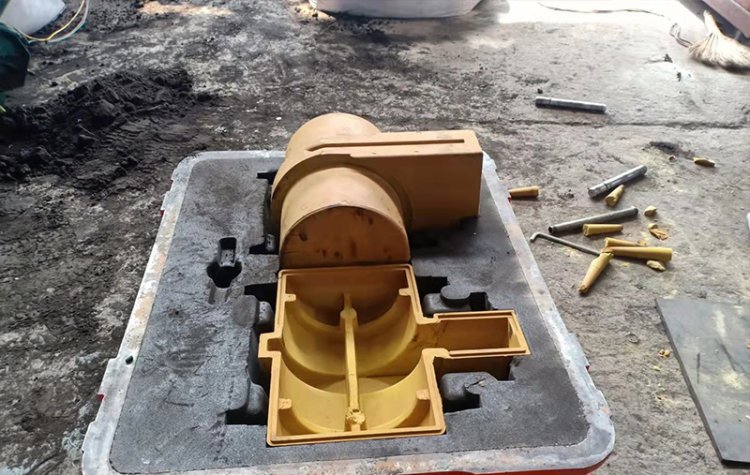

Изготовления песчаных форм и полуформ в опоках
-
Формовочных участков литейных цехов
-
Уплотнения формовочной смеси встряхиванием и прессованием
-
Работы с опоками различных типоразмеров
-
Механизированной вытяжки модели после уплотнения формы
-
Оснащения механизированных участков песчаной формовки
-
-
-
Как работает встряхивающе-прессовая формовочная машина?

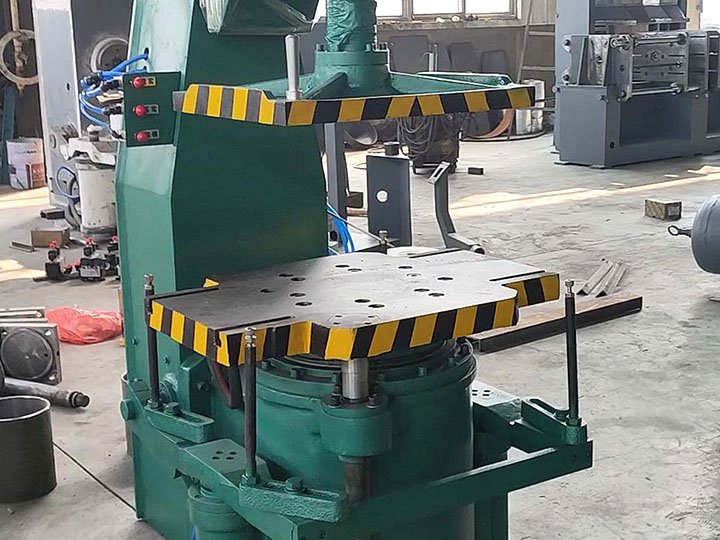

Формовочная смесь засыпается в опоку и сначала уплотняется встряхиванием, после чего выполняется прессование. Сочетание двух способов уплотнения помогает распределить формовочную смесь по объёму полуформы и получить более равномерную плотность. После завершения уплотнения выполняется вытяжка модели.
-
Как выбрать между моделями Z143WA, Z145WA, Z146W и Z148W?
Основным критерием является размер используемой опоки и модельной оснастки. Максимальный размер опоки составляет 500×400 мм для Z143WA, 500×450 мм для Z145WA, 600×500 мм для Z146W и 800×600 мм для Z148W. Также необходимо учитывать требуемое усилие прессования и ход вытяжки.
-
Зачем используются одновременно встряхивание и прессование?
Встряхивание и прессование выполняют разные функции при уплотнении формовочной смеси. Встряхивание способствует первоначальному уплотнению смеси в опоке, а последующее прессование дополнительно уплотняет полуформу. Комбинированный процесс применяется для получения более равномерного уплотнения по высоте формы.
-
Какие данные необходимы для подбора формовочной машины Z14?
Для предварительного подбора рекомендуется указать размеры опоки, размеры модельной оснастки и требуемый ход вытяжки. Также желательно предоставить информацию о применяемой формовочной смеси и организации формовочного участка. Эти данные позволяют определить подходящий типоразмер машины и проверить совместимость оборудования с существующей оснасткой.
