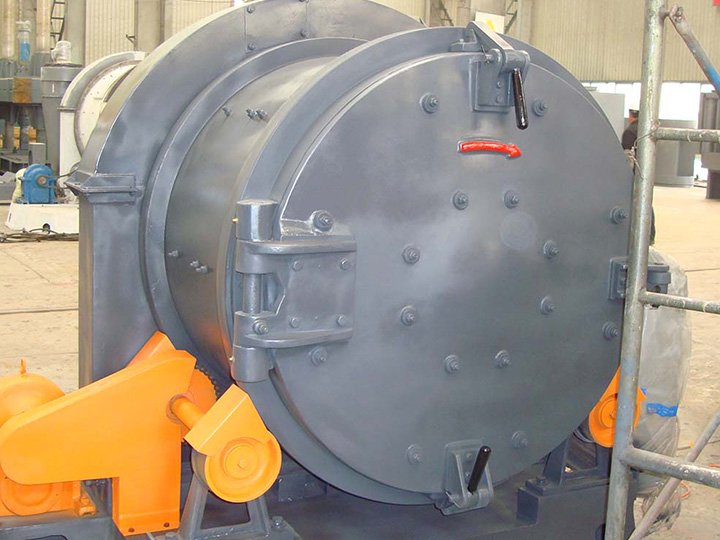

Барабанная дробеметная установка

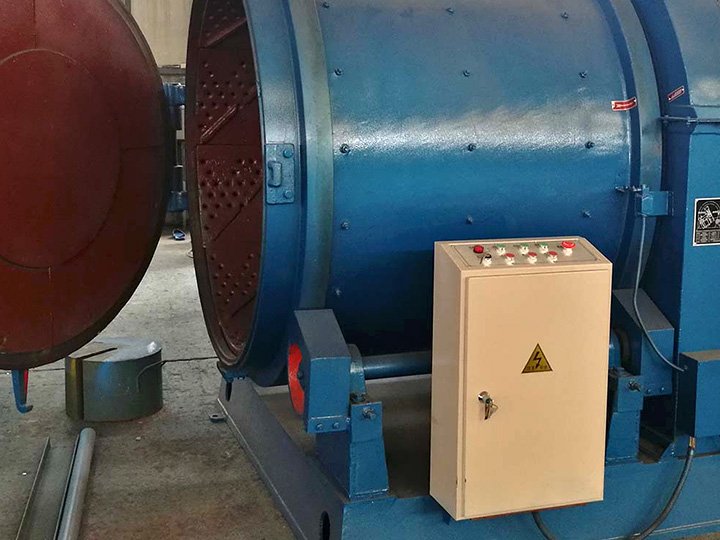

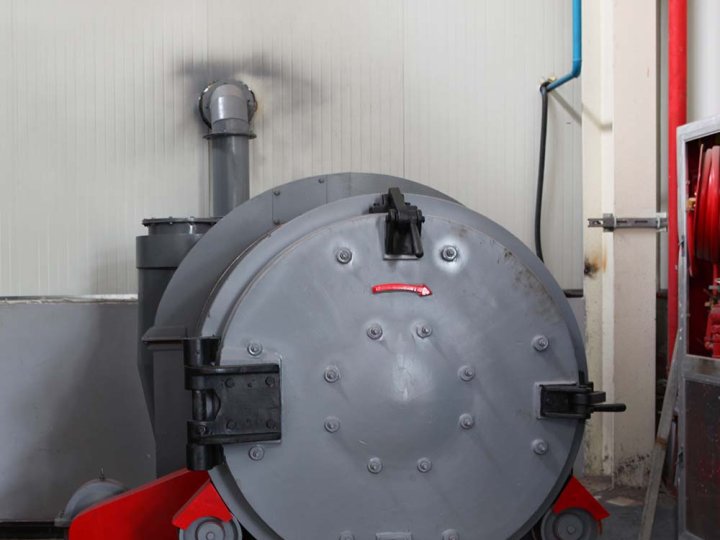

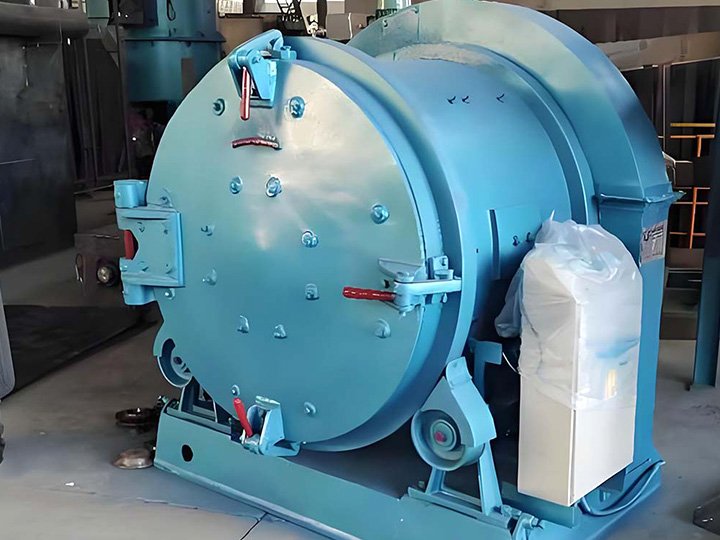

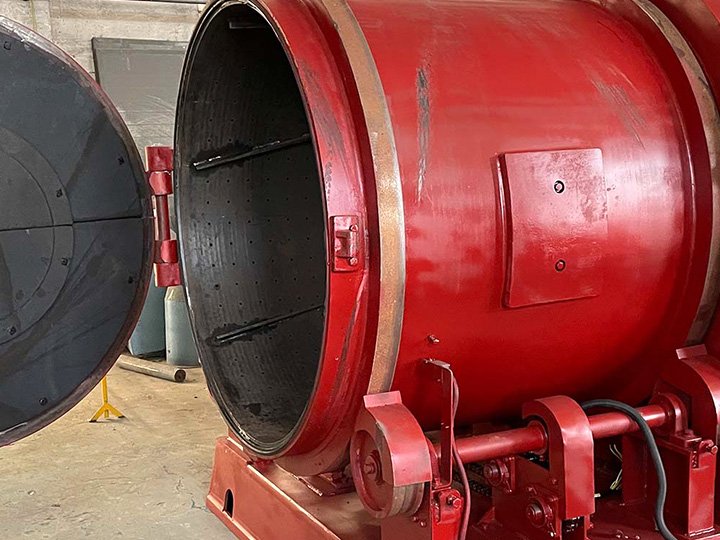

Барабанная дробеметная установка HQAMUR предназначена для пакетной очистки небольших отливок, поковок, крепежа и других компактных металлических деталей, допускающих взаимное соприкосновение во время обработки. Вращающийся износостойкий барабан непрерывно перемещает и переворачивает изделия в рабочей камере, обеспечивая последовательное воздействие абразива на различные поверхности. Цельная конструкция барабана особенно подходит для мелких деталей, снижая риск их застревания или попадания в зазоры транспортирующего механизма.
Барабанная дробеметная установка HQAMUR серии Q31 предназначена для пакетной очистки небольших отливок, поковок, крепежных изделий и других компактных металлических деталей, допускающих взаимное соприкосновение во время обработки. Вращающийся барабан непрерывно перемещает и переворачивает загруженные изделия, обеспечивая последовательное воздействие потока абразива на различные участки поверхности.
Во время рабочего цикла детали перемешиваются внутри барабана и многократно проходят через зону дробеметной обработки. Такая схема подходит для серийного удаления ржавчины, окалины, поверхностных загрязнений и заусенцев с небольших металлических изделий, которые могут безопасно обрабатываться методом галтовки.

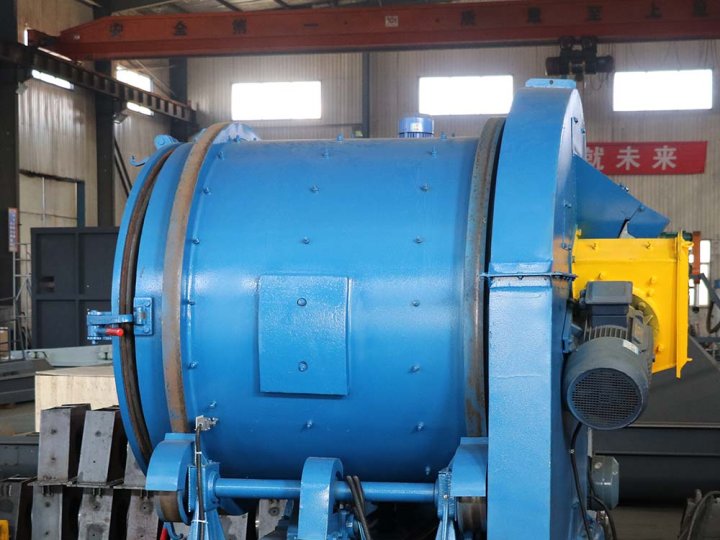

Рабочая зона рассчитана на интенсивное абразивное воздействие и защищается износостойкими элементами. Конструкция оборудования сочетает барабанный механизм, дробеметную турбину, систему циркуляции абразива и вентиляцию, обеспечивая стабильную пакетную обработку в литейных, кузнечных и машиностроительных производствах.
Серия включает модели Q3110B I, Q3110B II, Q3113B I и Q3113B II. Диаметр барабана составляет 1000 или 1300 мм, максимальная загрузка — 300 или 600 кг, а производительность в зависимости от модели достигает 1500 или 3500 кг/ч.
Технические параметры
| Параметр | Q3110B I | Q3110B II | Q3113B I | Q3113B II |
| Диаметр барабана, мм | 1000 | 1000 | 1300 | 1300 |
| Максимальная загрузка барабана, кг | 300 | 300 | 600 | 600 |
| Максимальная масса одной детали, кг | 15 | 15 | 30 | 30 |
| Производительность, кг/ч | 600–1500 | 600–1500 | 2500–3500 | 2500–3500 |
| Мощность дробеметной турбины, кВт | 7,5 | 7,5 | 11 | 11 |
| Общая установленная мощность, кВт | 9,7 | 11,9 | 14,5 | 16,3 |
| Расход воздуха системы вентиляции, м³/ч | 800 | 2000 | 2000 | 2800 |
Преимущества барабанной дробеметной установки
Пакетная обработка небольших деталей
Барабанная конструкция позволяет одновременно обрабатывать большое количество небольших металлических изделий и подходит для серийного производства крепежа, небольших отливок и поковок.
Непрерывное переворачивание изделий
При вращении барабана детали постоянно перемешиваются, благодаря чему различные участки поверхности последовательно проходят через зону воздействия абразивного потока.
Две группы рабочих размеров
Модели Q3110B оснащаются барабаном диаметром 1000 мм и рассчитаны на загрузку до 300 кг, а Q3113B — барабаном диаметром 1300 мм и загрузкой до 600 кг.
Высокая производительность при серийной очистке
Производительность составляет 600–1500 кг/ч для моделей Q3110B и 2500–3500 кг/ч для моделей Q3113B в зависимости от условий обработки.
Износостойкая рабочая зона
Элементы рабочей зоны рассчитаны на постоянное воздействие металлических деталей и абразива, что важно при регулярной пакетной эксплуатации оборудования.
Выбор конфигурации под производственную задачу
Четыре исполнения серии позволяют подобрать оборудование по размеру барабана, загрузке, производительности, установленной мощности и требованиям к вентиляции.
-

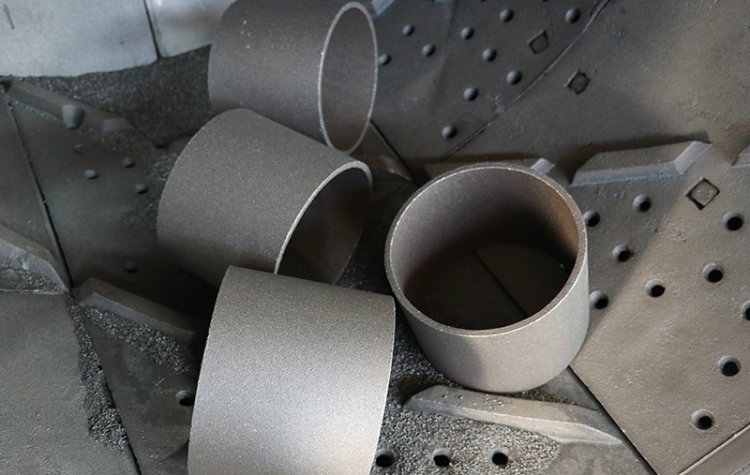

Подходит для обработки:-
Крепежные изделия
-
Небольшие отливки
-
Небольшие поковки
-
Мелкие металлические детали
-
Детали с окалиной
-
Детали с заусенцами
-
-
-
Какие детали подходят для обработки в барабанной дробеметной установке Q31?
Установка подходит для небольших отливок, поковок, крепежных изделий и других компактных металлических деталей, которые допускают взаимный контакт и переворачивание во время обработки. Для моделей Q3110B максимальная масса одной детали составляет 15 кг, для Q3113B — 30 кг.
-
Чем модели Q3110B отличаются от Q3113B?
Основное различие заключается в размере барабана, допустимой загрузке и производительности. Модели Q3110B имеют барабан диаметром 1000 мм и максимальную загрузку 300 кг. Модели Q3113B оснащены барабаном диаметром 1300 мм и рассчитаны на загрузку до 600 кг. Производительность составляет 600–1500 кг/ч для Q3110B и 2500–3500 кг/ч для Q3113B.
-
Какие детали не рекомендуется обрабатывать в барабанной установке?
Барабанная обработка не рекомендуется для тонкостенных, легко деформируемых, хрупких или прецизионных деталей, а также для изделий с поверхностями, которые не должны соприкасаться друг с другом. Для таких деталей обычно лучше использовать крюковые, подвесные или другие установки, исключающие интенсивную галтовку.
-
Как выбрать между исполнениями I и II одной модели?
В текущей технической таблице исполнения I и II имеют одинаковые основные рабочие размеры, загрузку и производительность, но отличаются общей установленной мощностью и расходом воздуха системы вентиляции. Например, для Q3110B общая мощность составляет 9,7 кВт для исполнения I и 11,9 кВт для исполнения II, а расход воздуха — 800 и 2000 м³/ч соответственно. Конкретное различие комплектации следует уточнять при подборе оборудования.
