Линия предварительной обработки стального листа QXY

Введение в продукт:

Линия предварительной обработки стального листа HQAMUR серии QXY предназначена для комплексной автоматизированной подготовки листового проката и стальных профилей перед сваркой, изготовлением металлоконструкций и нанесением последующих защитных покрытий. В едином непрерывном процессе линия может объединять предварительный нагрев, дробеметную очистку, автоматическое нанесение грунтовочного покрытия и сушку. Серия QXY рассчитана на обработку стального листа шириной до 4000 мм и применяется в судостроении, мостостроении, производстве металлоконструкций и других отраслях с большим объёмом листового проката.

Запросить информацию сейчас

Введение В Продукт
Приложение И Рабочий Процесс
Часто Задаваемые Вопросы
Оставить сообщение
Сопутствующие Товары

Введение В Продукт

После предварительного нагрева стальной лист поступает в дробеметную камеру, где с поверхности удаляются ржавчина, окалина и другие загрязнения. Далее автоматическая система распыления наносит тонкослойное грунтовочное покрытие, после чего материал проходит через сушильный участок и поступает на следующую производственную операцию.

Параметры транспортировки, дробеметной обработки и нанесения грунта могут настраиваться в соответствии с размерами стального листа, исходным состоянием поверхности, требуемой производительностью и технологией последующего изготовления. Централизованная система управления координирует работу основных модулей линии и сокращает необходимость ручной транспортировки материала между отдельными операциями.

Серия QXY включает модели QXY1600, QXY2000, QXY2500, QXY3000 и QXY4000. В зависимости от модели линия рассчитана на стальной лист шириной до 4000 мм, толщиной до 100 мм и длиной до 16 000 мм. Оборудование применяется в судостроении, мостостроении, производстве металлоконструкций, морских сооружений и других отраслях с большим объёмом обработки стального проката.

Технические параметры

Параметр	QXY1600	QXY2000	QXY2500	QXY3000	QXY4000
Ширина стального листа, мм	800–1500	800–2000	800–2500	1000–3000	1000–4000
Толщина стального листа, мм	3–60	3–60	3–80	3–80	4–100
Длина стального листа, мм	1500–12000	1500–12000	2000–12000	2000–12000	3000–16000
Скорость конвейера, м/мин	1–6	1–6	1–6	1–8	1–8
Толщина грунтовочного покрытия, мкм	15–45	15–45	15–45	15–45	15–45
Общая установленная мощность, кВт	380	420	520	640	810

Преимущества линии предварительной обработки стального листа

Интегрированный технологический процесс

Предварительный нагрев, дробеметная очистка, автоматическое нанесение грунта и сушка объединены в единую непрерывную линию, что сокращает промежуточную транспортировку материала.

Стабильная подготовка поверхности

Дробеметный модуль удаляет ржавчину, прокатную окалину и поверхностные загрязнения, подготавливая сталь к нанесению межоперационного грунтовочного покрытия и последующей обработке.

Автоматическое нанесение грунта

Автоматическая система распыления обеспечивает контролируемое нанесение грунтовочного покрытия толщиной 15–45 мкм в соответствии с настройками технологического процесса.

Широкий диапазон размеров листа

Пять моделей серии QXY позволяют обрабатывать стальной лист различной ширины, толщины и длины, включая крупноформатный прокат для тяжёлых металлоконструкций.

Централизованное автоматическое управление

Система управления координирует работу транспортного оборудования, дробеметного модуля, покрасочной камеры и сушильного участка, обеспечивая согласованную работу всей линии.

Эффективная циркуляция абразива и пылеудаление

Система сепарации возвращает пригодный абразив в рабочий цикл, а аспирация и фильтрация удаляют пыль из зоны дробеметной обработки и поддерживают стабильную работу линии.

Приложение И Рабочий Процесс

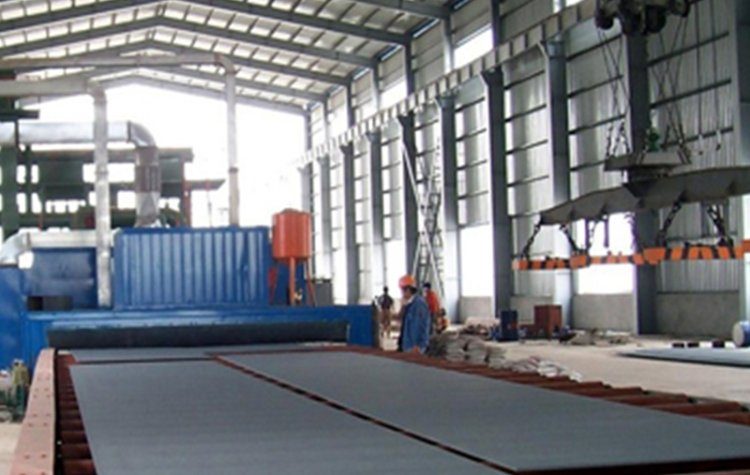

Подходит для обработки:
- Судостроительные стальные листы
- Стальные листы для мостовых конструкций
- Листы для морских и офшорных платформ
- Листовой металл для сосудов под давлением
- Крупноформатный листовой прокат
- Стальные профили и сборные конструкционные секции

Чем линия QXY отличается от обычной проходной дробеметной установки?

Обычная проходная дробеметная установка в основном выполняет очистку поверхности. Линия QXY представляет собой комплексное решение, которое может объединять предварительный нагрев, дробеметную очистку, автоматическое нанесение грунтовочного покрытия и сушку в одном непрерывном процессе. Это сокращает промежуточную транспортировку материала и упрощает подготовку листового проката к последующему производству.
Как выбрать подходящую модель QXY по размерам стального листа?

Основными критериями являются ширина, толщина и длина стального листа, а также требуемая производительность линии. Серия QXY включает модели от QXY1600 до QXY4000. Максимальная ширина листа достигает 4000 мм, толщина — 100 мм, а длина — 16 000 мм в зависимости от выбранной модели.
Можно ли регулировать толщину грунтовочного покрытия?

Да. Параметры автоматического распыления подбираются в соответствии с типом грунта, скоростью конвейера и требованиями технологического процесса. Для стандартных конфигураций серии QXY указанный диапазон толщины грунтовочного покрытия составляет 15–45 мкм. Фактический результат зависит от вязкости материала, настройки распыления и условий сушки.
Как обеспечить стабильное качество дробеметной очистки перед грунтованием?

Стабильность очистки зависит от скорости конвейера, состояния дробеметных турбин, количества и качества абразива, исходного состояния поверхности и требуемой степени очистки. Скорость линии должна подбираться таким образом, чтобы обеспечить необходимую подготовку поверхности перед нанесением грунта. Для серии QXY диапазон скорости конвейера составляет 1–6 или 1–8 м/мин в зависимости от модели.
