Дробеметная установка для наружной очистки стальных труб

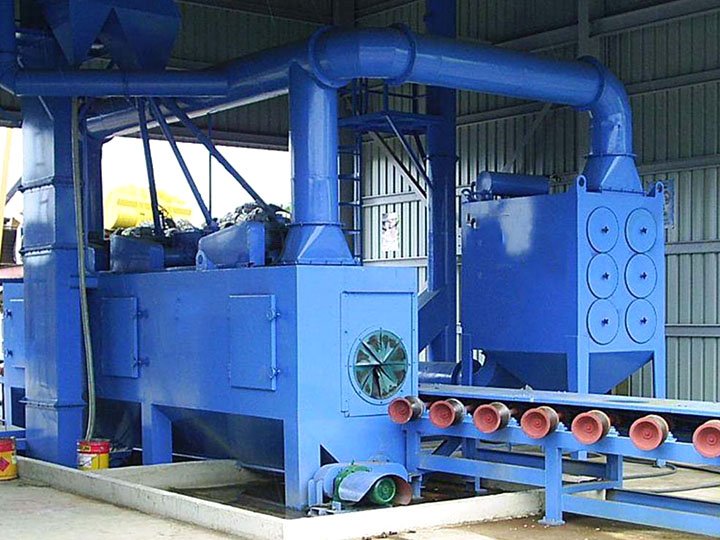

Дробеметная установка для наружной очистки стальных труб HQAMUR серии QGW предназначена для непрерывного удаления ржавчины, окалины и других поверхностных загрязнений с наружной поверхности труб перед нанесением антикоррозионных и защитных покрытий. Специальная система наклонных роликов одновременно вращает трубу и перемещает её через рабочую камеру, обеспечивая последовательную обработку всей наружной окружности. Оборудование подходит для подготовки труб нефтегазовых магистралей, водоснабжения, химической промышленности и других промышленных трубопроводных систем.
Дробеметная установка для наружной очистки стальных труб HQAMUR серии QGW предназначена для непрерывного удаления ржавчины, окалины и других поверхностных загрязнений с наружной поверхности труб. Оборудование подготавливает металл к последующему нанесению антикоррозионных, эпоксидных, 3LPE, 3LPP и других защитных покрытий.

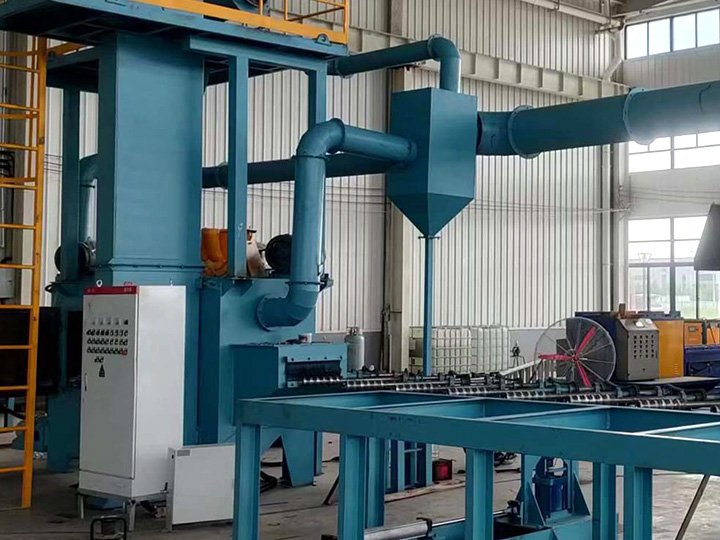

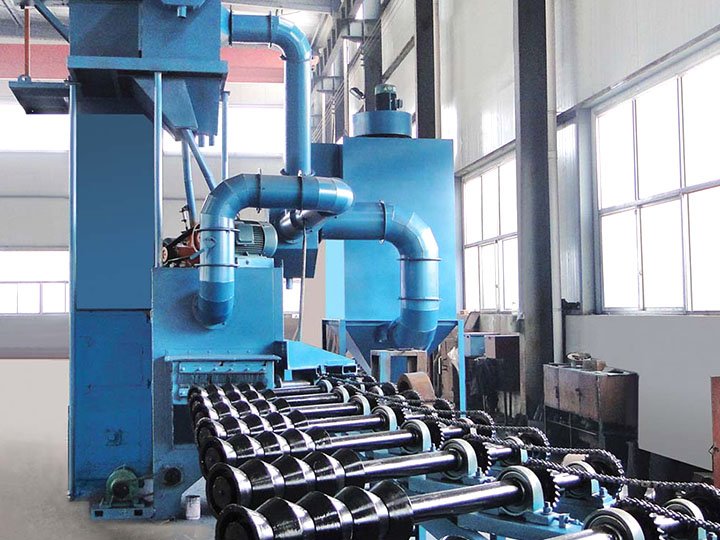

Специальная система наклонных роликов одновременно вращает трубу и перемещает её через рабочую камеру. Благодаря сочетанию вращательного и поступательного движения вся наружная окружность последовательно проходит через зону воздействия дробеметных турбин, что обеспечивает стабильную и равномерную обработку цилиндрической поверхности.
Скорость транспортировки и интенсивность дробеметной обработки регулируются в соответствии с диаметром трубы, исходным состоянием поверхности и требованиями последующего покрытия. Система циркуляции абразива возвращает пригодную дробь в рабочий цикл, а аспирация и фильтрация удаляют пыль, образующуюся в процессе очистки.
Серия QGW включает модели QGW20-50 и QGW80-150 и охватывает трубы диаметром от 250 до 1500 мм в зависимости от выбранной конфигурации. Оборудование применяется при подготовке труб для нефтегазовых магистралей, систем водоснабжения, химической промышленности и других промышленных трубопроводов.
Технические параметры
| Параметр | QGW20-50 | QGW80-150 |
| Диаметр трубы, мм | Φ300–500 | Φ250–1500 |
| Производительность дробеметных турбин, кг/мин | 2×250 | 2×270 |
| Скорость очистки, м/мин | 0,5–4 | 1–10 |
Преимущества установки для наружной очистки стальных труб
Равномерная обработка наружной поверхности
Наклонные ролики обеспечивают одновременное вращение и продольное перемещение трубы, благодаря чему вся наружная окружность последовательно проходит через зону дробеметной обработки.
Непрерывный производственный процесс
Проходная схема позволяет непрерывно подавать трубы через рабочую камеру и подходит для производственных линий с высокой и повторяющейся загрузкой.
Регулируемая скорость очистки
Скорость транспортировки может подбираться в соответствии с диаметром трубы, степенью коррозии, состоянием окалины и требуемым качеством поверхности.
Подготовка перед нанесением покрытия
Удаление ржавчины и окалины создаёт подходящую поверхность для последующего нанесения антикоррозионных, эпоксидных и многослойных защитных покрытий.
Эффективная циркуляция абразива
Использованный абразив собирается, очищается в системе сепарации и возвращается в рабочий цикл, что снижает его потери и поддерживает стабильность процесса.
Защита рабочей камеры и пылеудаление
Износостойкая защита наиболее нагруженных участков рабочей камеры увеличивает срок службы оборудования, а система аспирации и фильтрации удаляет пыль из зоны дробеметной обработки.
-

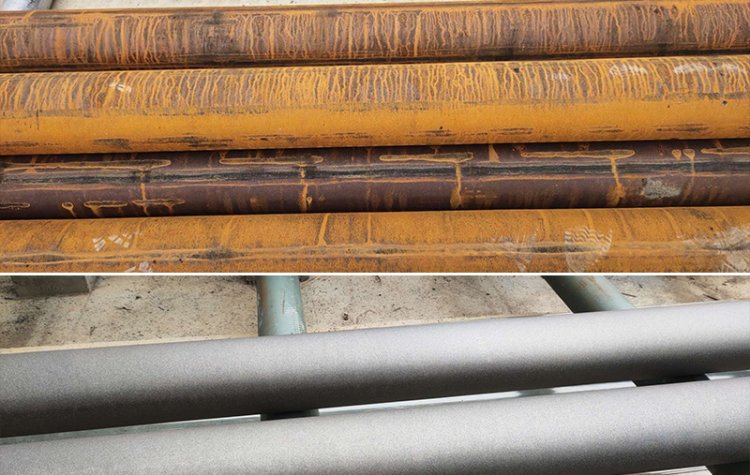

Подходит для обработки:-
Магистральные нефтегазовые трубы
-
Стальные трубы для систем водоснабжения
-
Трубы для химических и промышленных трубопроводов
-
Бесшовные и сварные стальные трубы
-

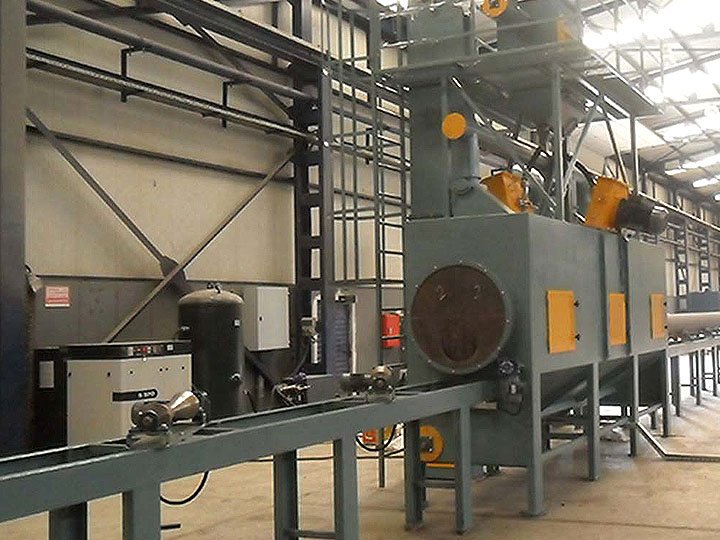

Стальные трубы большого диаметра
-
Трубы перед нанесением антикоррозионных покрытий
-
-
-
Какие диаметры труб можно обрабатывать на установках серии QGW?
Стандартные модели серии QGW рассчитаны на трубы различного диаметра. QGW20-50 применяется для труб диаметром 300–500 мм, а QGW80-150 — для диапазона 250–1500 мм. При выборе модели дополнительно учитываются длина и масса трубы, требуемая производительность и условия последующего нанесения покрытия.
-
Почему в установках для наружной очистки труб используются наклонные ролики?
Наклонные ролики одновременно обеспечивают продольное перемещение и вращение трубы. Благодаря этому наружная поверхность последовательно проходит через зону действия дробеметных турбин по всей окружности. Такая схема позволяет выполнять непрерывную обработку цилиндрических изделий без необходимости отдельно поворачивать трубу.
-
Как выбрать подходящую скорость дробеметной очистки трубы?
Рабочая скорость зависит от диаметра трубы, степени коррозии и окалины, состояния исходной поверхности, типа абразива и требований к последующему покрытию. Для QGW20-50 диапазон скорости составляет 0,5–4 м/мин, для QGW80-150 — 1–10 м/мин. Окончательный режим рекомендуется определять по результатам технологической настройки.
-
Подходит ли установка для подготовки труб перед нанесением антикоррозионных покрытий?
Да. Дробеметная очистка удаляет ржавчину, окалину и другие загрязнения с наружной поверхности трубы и формирует поверхность, необходимую для дальнейшего нанесения защитных покрытий. Конкретные требования к степени очистки и шероховатости должны определяться в соответствии с системой покрытия, например эпоксидным, FBE, 3LPE или 3LPP покрытием.
