Дробеметная установка для двутавровых балок

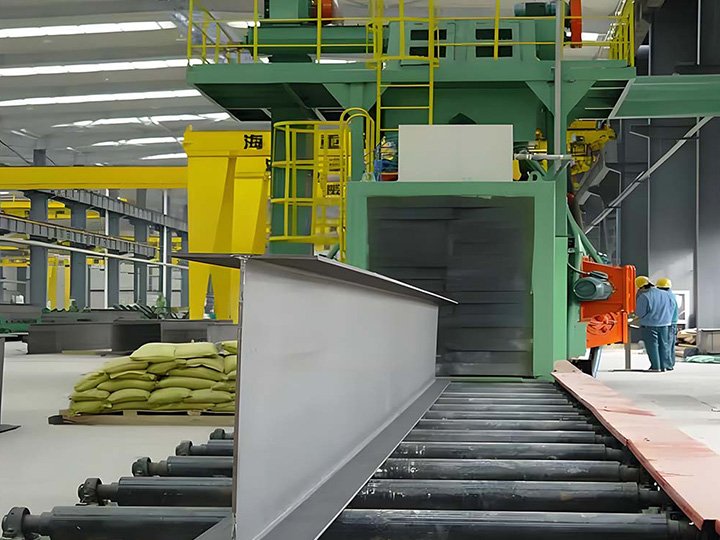

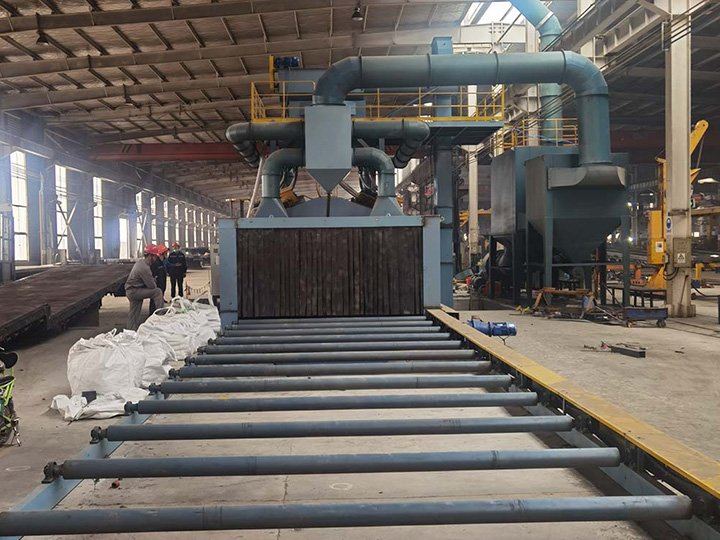

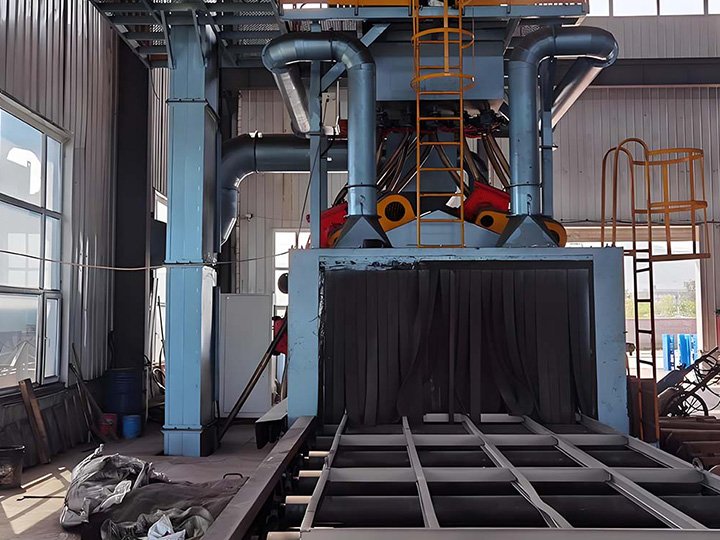

Дробеметная установка для двутавровых балок HQAMUR серии QH69 предназначена для непрерывной очистки H-образных и двутавровых балок, швеллеров, сварных профилей и других крупногабаритных металлоконструкций. Оптимизированное расположение дробеметных турбин обеспечивает эффективную обработку стенок, полок и труднодоступных участков профиля, где универсальные установки с рольгангом могут обеспечивать недостаточное покрытие. Заготовки непрерывно перемещаются через рабочую камеру по роликовому конвейеру, что делает серию QH69 подходящей для предприятий по производству металлоконструкций, мостовых конструкций и тяжёлого машиностроения.
Дробеметная установка для двутавровых балок HQAMUR серии QH69 разработана для непрерывной очистки H-образных и двутавровых балок, швеллеров, сварных профилей и других крупногабаритных металлоконструкций. В отличие от универсальных проходных установок, конструкция QH69 оптимизирована для изделий с большой высотой профиля и сложным поперечным сечением.
Несколько дробеметных турбин располагаются под различными углами относительно зоны обработки, чтобы поток дроби эффективно воздействовал не только на наружные поверхности, но и на стенки и полки профиля. Это позволяет улучшить качество очистки участков, которые труднее обрабатывать на стандартных роликовых установках.

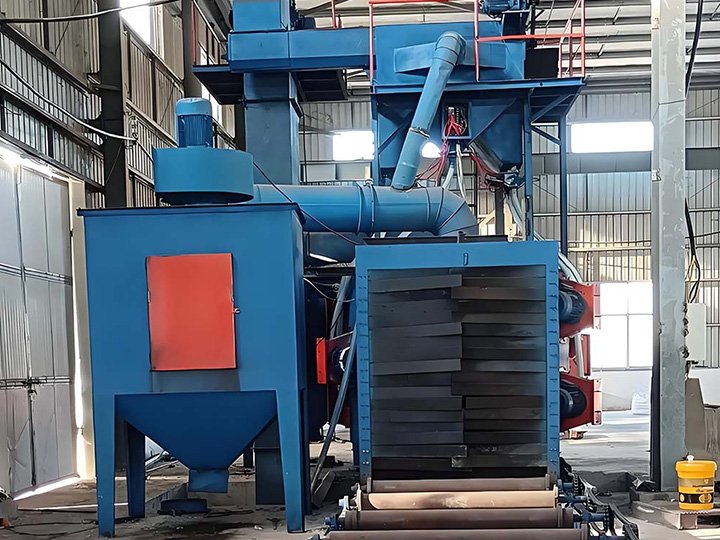

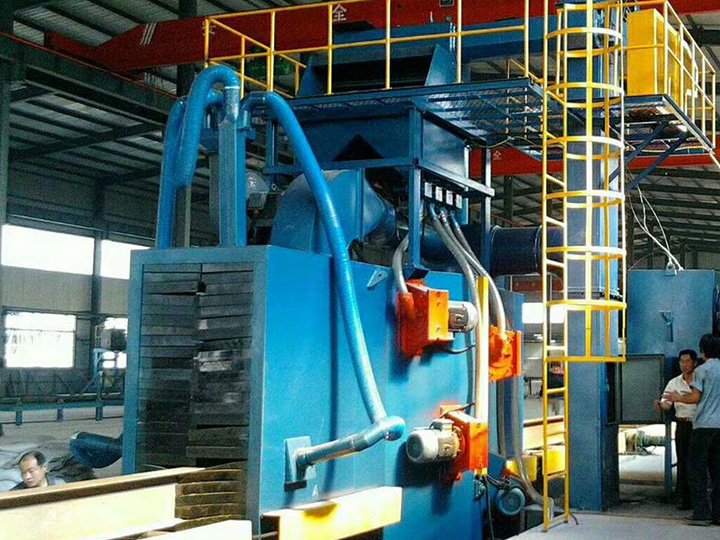

Заготовки непрерывно перемещаются через рабочую камеру по усиленному роликовому конвейеру. Скорость транспортировки и параметры дробеметной обработки могут настраиваться в соответствии с размером профиля, состоянием исходной поверхности и требуемой производительностью. При необходимости система управления может быть интегрирована с участками сварки, резки и другими производственными операциями.
Серия QH69 включает модели QH698, QH6912, QH6915, QH6920, QH6925 и QH6930. В зависимости от модели размер загрузочного окна достигает 3200×2500 мм, рекомендуемая длина заготовок составляет от 1200 до 12 000 мм, что позволяет подобрать конфигурацию для различных типов крупного строительного и конструкционного проката.
Технические параметры
| Параметр | QH698 | QH6912 | QH6915 | QH6920 | QH6925 | QH6930 |
| Размер загрузочного окна (Ш×В), мм | 1000×1600 | 1400×1600 | 1700×1700 | 2200×1800 | 2700×2000 | 3200×2500 |
| Типичная длина заготовки, мм | 1200–12000 | 1200–12000 | 1200–12000 | 1200–12000 | 1200–12000 | 1200–12000 |
| Рекомендуемый размер профиля (Ш×В), мм | 800×1400 | 1200×1400 | 1500×1500 | 2000×1600 | 2500×1800 | 3000×2200 |
| Мощность одной дробеметной турбины, кВт | 7,5 | 11–15 | 11–15 | 11–15 | 15–18 | 15–18 |
| Количество дробеметных турбин, шт. | 8 | 8 | 8 | 8–10 | 8–10 | 10–12 |
Преимущества дробеметной установки для двутавровых балок
Оптимизированная обработка сложного профиля
Расположение дробеметных турбин под различными углами улучшает обработку стенок, полок и внутренних участков двутавровых и H-образных профилей.
Усиленная роликовая транспортная система
Роликовый конвейер рассчитан на стабильную транспортировку крупногабаритного конструкционного проката и сварных металлоконструкций через рабочую камеру.
Непрерывная высокая производительность
Проходная схема позволяет непрерывно подавать балки и профили через зону обработки, что удобно для серийного производства металлоконструкций.
Широкий диапазон рабочих размеров
Шесть моделей серии QH69 позволяют подобрать рабочее сечение и количество дробеметных турбин в соответствии с размерами обрабатываемых профилей и требуемой производительностью.
Интеграция в автоматизированное производство
Система управления может синхронизировать работу конвейера и дробеметных турбин и при необходимости интегрироваться с участками резки, сварки и другими производственными процессами.
Защита рабочей камеры и пылеудаление
Износостойкая защита наиболее нагруженных зон рабочей камеры снижает эксплуатационный износ, а система аспирации удаляет пыль, возникающую в процессе дробеметной обработки.
-

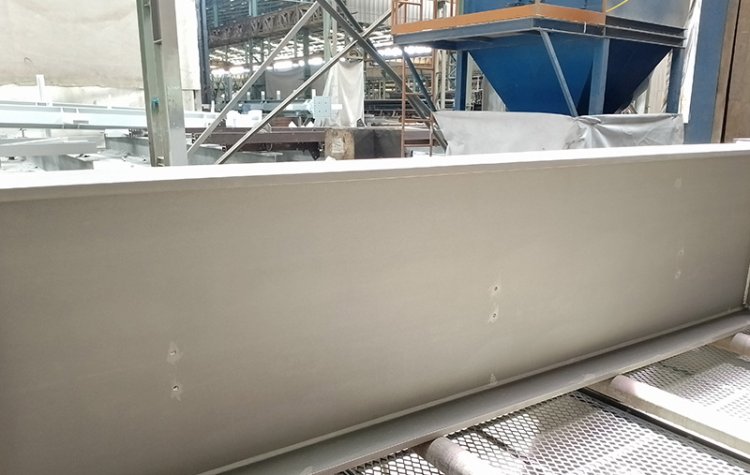

Подходит для обработки:-
H-образные и двутавровые балки
-
Швеллеры и крупногабаритные стальные профили
-
Сварные балки и конструкционные профили
-
Стальные колонны и элементы каркасов
-

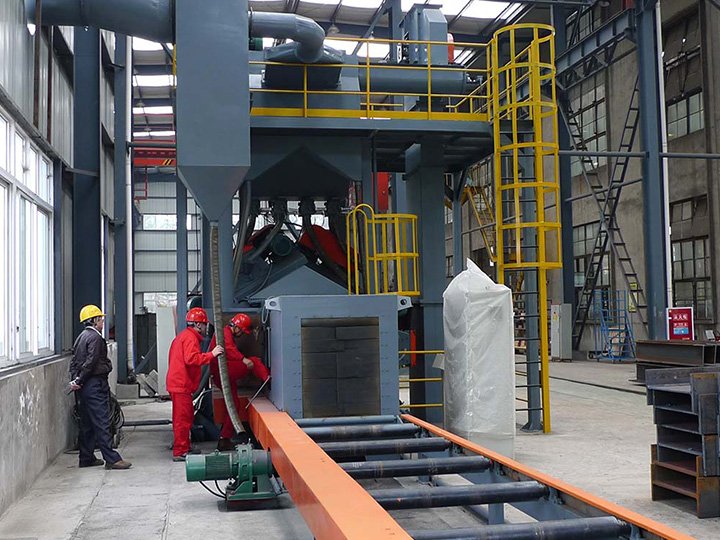

Мостовые и строительные металлоконструкции
-
Крупногабаритный конструкционный прокат
-
-

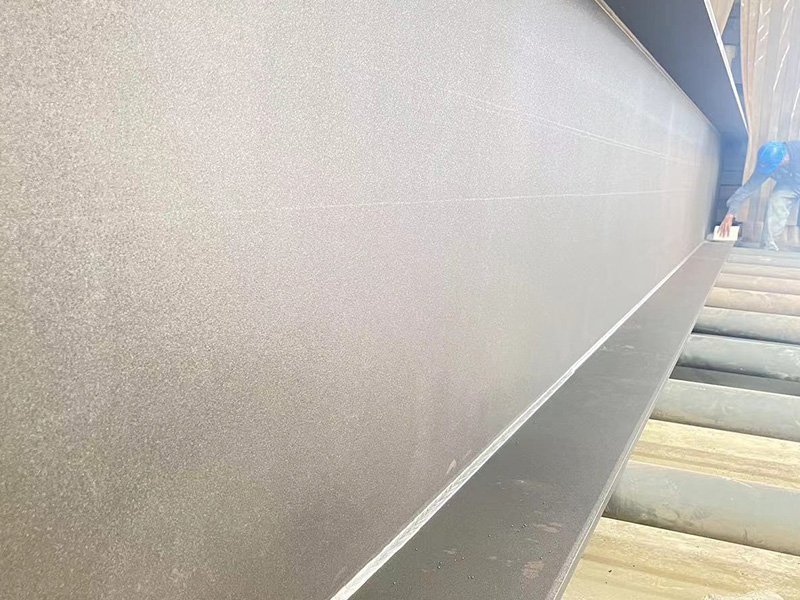

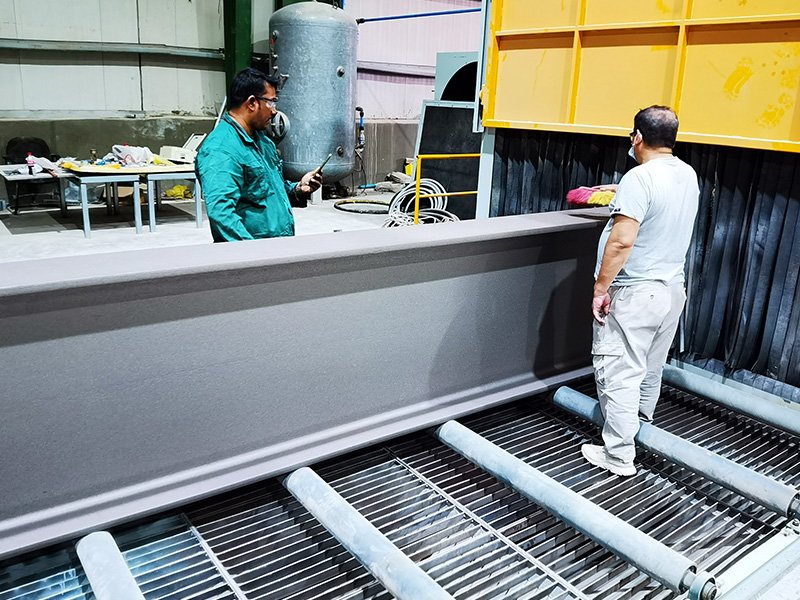

Дробеметная очистка двутавровых балок и стальных профилей

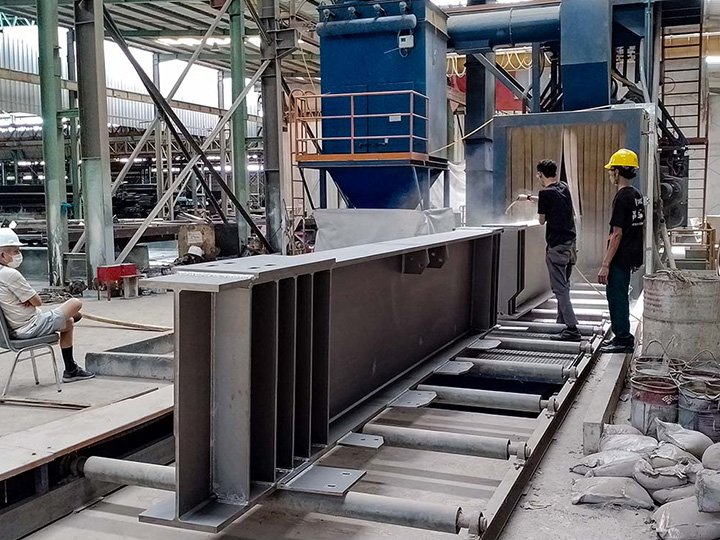

На видео показан рабочий процесс проходной дробеметной установки серии QH69 — от подачи стального профиля по роликовому конвейеру до его прохождения через рабочую камеру и последующей выгрузки после очистки.
Во время обработки несколько дробеметных турбин воздействуют на поверхность заготовки с разных направлений. Такая конфигурация особенно эффективна для двутавровых и H-образных балок, где требуется очистка не только наружных поверхностей, но также стенок, полок и внутренних участков профиля.
-
Чем установка QH69 отличается от стандартной проходной установки с рольгангом?
Стандартные проходные установки с рольгангом являются универсальным решением для стального листа и различных профилей. Серия QH69 специально разработана для двутавровых и H-образных балок: расположение дробеметных турбин оптимизировано для обработки стенок, полок и внутренних участков сложного профиля, которые труднее эффективно очищать на универсальном оборудовании.
-
Можно ли использовать QH69 для других стальных профилей и конструкций?
Да. Помимо двутавровых и H-образных балок, установка может применяться для обработки швеллеров, сварных балок, стальных колонн, крупных профилей и других конструкционных элементов, размеры которых соответствуют рабочему сечению выбранной модели. Возможность обработки конкретной детали рекомендуется проверять по её габаритам, массе и геометрии.
-
Как выбрать подходящую модель серии QH69?
При выборе модели необходимо учитывать ширину и высоту профиля, длину и массу заготовки, требуемую производительность и особенности её поперечного сечения. Размер загрузочного окна показывает предельное рабочее пространство оборудования, однако фактически рекомендуемый размер профиля может быть меньше. Поэтому окончательный выбор модели должен выполняться по чертежу или фактическим размерам заготовки.
-
Как обеспечить стабильное качество дробеметной очистки сложного профиля?
Качество очистки зависит от расположения дробеметных турбин, скорости конвейера, интенсивности подачи дроби, состояния абразива и исходного состояния поверхности. Для двутавровых балок особенно важно обеспечить достаточное воздействие на стенки и внутренние поверхности полок. Рабочие параметры подбираются в соответствии с конкретным профилем и требуемым качеством поверхности.
