Дробеметная установка с подвесным конвейером

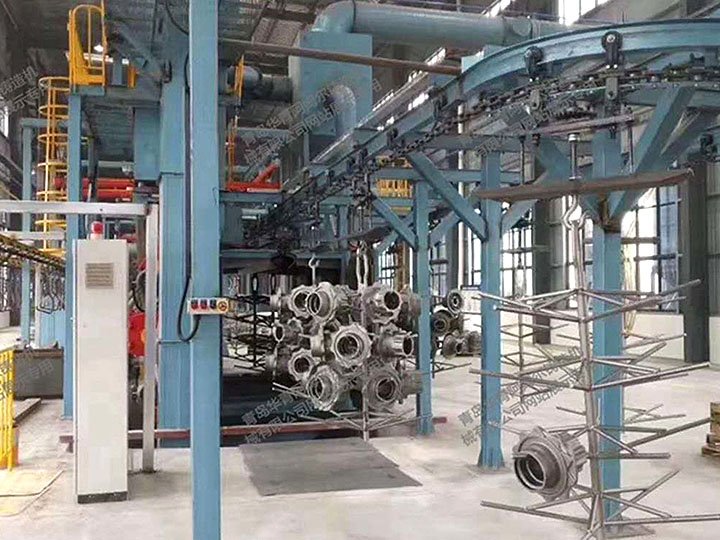

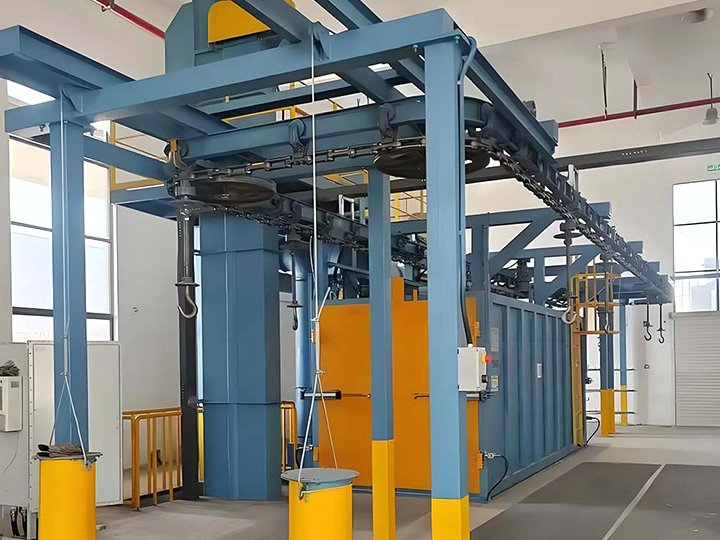

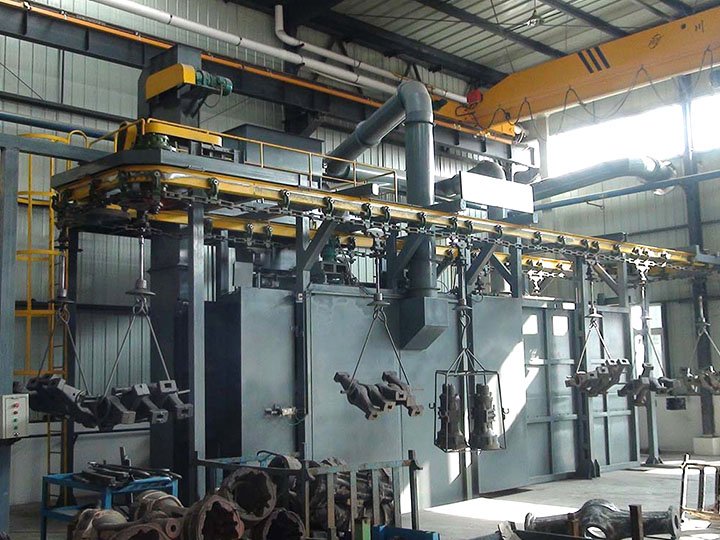

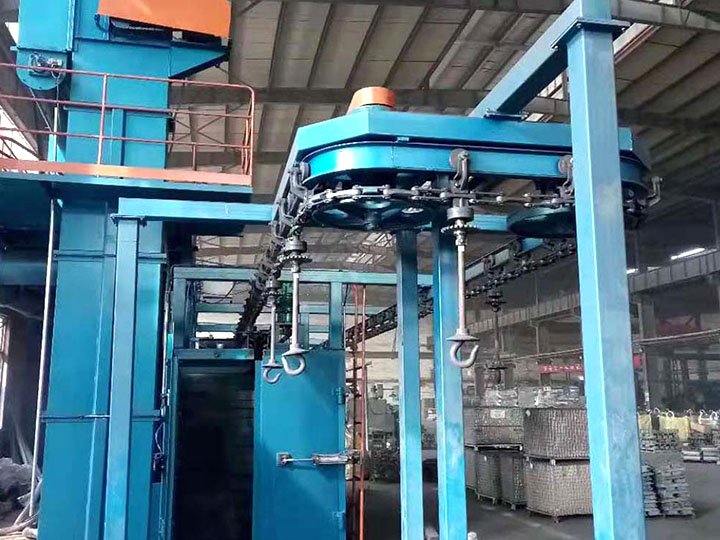

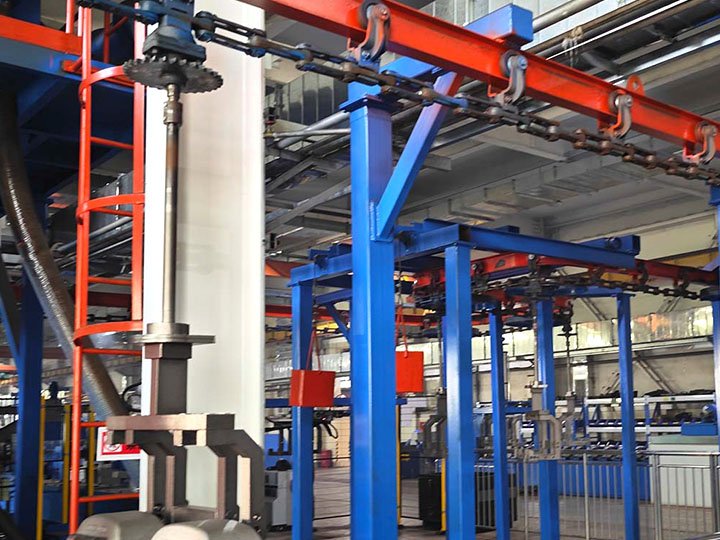

Дробеметная установка с подвесным конвейером HQAMUR предназначена для автоматической серийной очистки отливок, поковок, сварных деталей и других металлических изделий, которые необходимо обрабатывать без взаимного столкновения. Заготовки подвешиваются на крюках подвесного конвейера и последовательно перемещаются через рабочую камеру в непрерывном или пошаговом режиме. Такая транспортная система обеспечивает стабильный производственный поток и позволяет интегрировать дробеметную обработку с последующими операциями окраски или нанесения порошковых покрытий. Оборудование особенно подходит для автомобильных компонентов, корпусов двигателей и электродвигателей, рам, металлической фурнитуры и других изделий серийного производства.

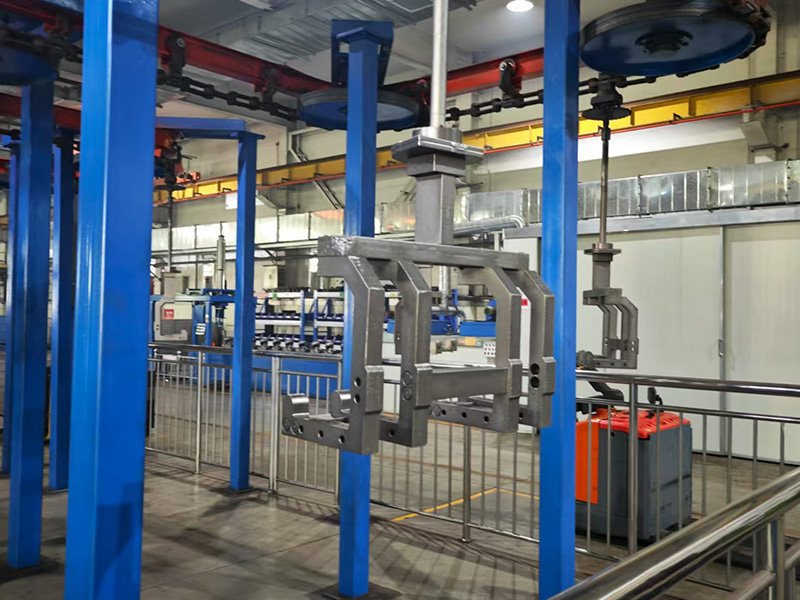

Дробеметная установка с подвесным конвейером HQAMUR предназначена для автоматизированной серийной очистки отливок, поковок, сварных деталей и других металлических изделий, которые необходимо обрабатывать без взаимного столкновения. Заготовки подвешиваются на крюках транспортной системы и последовательно перемещаются через рабочую камеру.
Подвесной конвейер может работать в непрерывном или пошаговом режиме в зависимости от типа изделия и требуемого производственного цикла. Несколько дробеметных турбин воздействуют на поверхность с разных направлений, а подвешенное положение детали позволяет обрабатывать сложную геометрию без контакта с роликовым транспортом или другими заготовками.
Автоматизированная система управления координирует работу подвесного конвейера, дробеметных турбин, циркуляции абразива и пылеудаления. При необходимости установка может быть синхронизирована с линиями окраски, порошкового покрытия и другими производственными операциями, формируя единый автоматизированный технологический поток.
Серия включает модели Q383, Q384, Q385, Q485 и Q5810 с максимальной нагрузкой от 250 до 1000 кг и различными рабочими размерами. Такая конфигурация подходит для автомобильных компонентов, корпусов двигателей и электродвигателей, небольших поковок, рам, металлической фурнитуры и других деталей серийного производства.
Технические параметры
| Параметр | Q383 | Q384 | Q385 | Q485 | Q5810 |
| Производительность, шт./ч | 38–65 | 70–80 | 75 | 10 | 10 |
| Максимальный размер заготовки, мм | Φ500×1200 | Φ700×1500 | Φ700×1200 | Φ1200×1700 | Φ750×2400 |
| Максимальная нагрузка на подвес, кг | 250 | 400 | 500 | 500 | 1000 |
| Скорость конвейера / регулирование | 0,5–0,65 м/мин | 0,8–0,93 м/мин | 0,65 м/мин | 7,34 м/мин | VFD |
| Общая установленная мощность, кВт | 75,3 | 122,6 | 106,75 | 58,43 | 160 |
Преимущества дробеметной установки с подвесным конвейером
Непрерывная серийная обработка
Подвесной конвейер обеспечивает последовательную подачу изделий через рабочую камеру и подходит для предприятий с постоянным производственным потоком и повторяющимися деталями.
Обработка без столкновения деталей

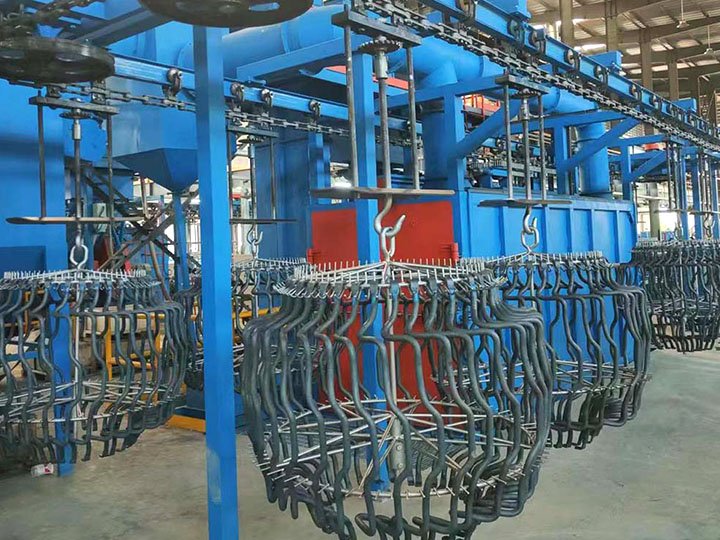

Заготовки подвешиваются отдельно или группами на специальных подвесах, что снижает риск взаимного контакта и повреждения поверхности во время обработки.
Непрерывный или пошаговый режим
Транспортная система может быть настроена для непрерывного движения или пошаговой подачи в зависимости от геометрии деталей, времени обработки и требуемого производственного такта.
Интеграция с производственными линиями
Установка может быть синхронизирована с линиями окраски, порошкового покрытия и другим технологическим оборудованием, сокращая количество промежуточных операций и ручной транспортировки.
Гибкая автоматизация
Система управления позволяет согласовывать скорость подвесного конвейера и рабочий цикл оборудования, а при необходимости линия может комплектоваться дополнительными автоматизированными модулями загрузки и выгрузки.
Эффективное пылеудаление и циркуляция абразива
Система сепарации возвращает пригодную дробь в рабочий цикл, а аспирация и фильтрация удаляют пыль из рабочей камеры и поддерживают стабильную эксплуатацию оборудования.
-

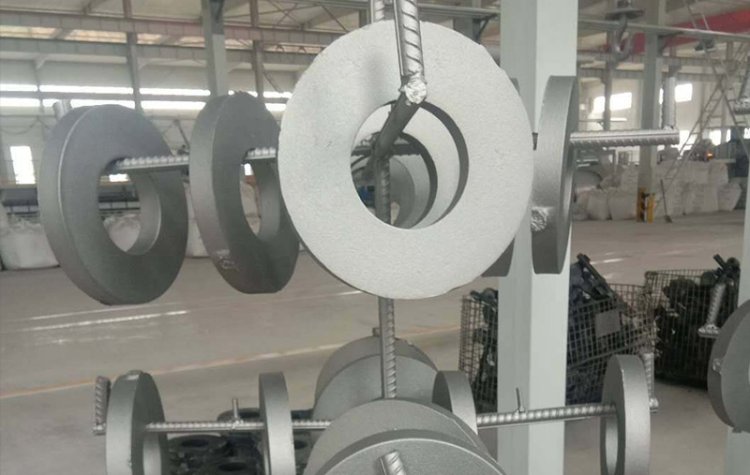

Подходит для обработки:-
Автомобильные детали и компоненты
-

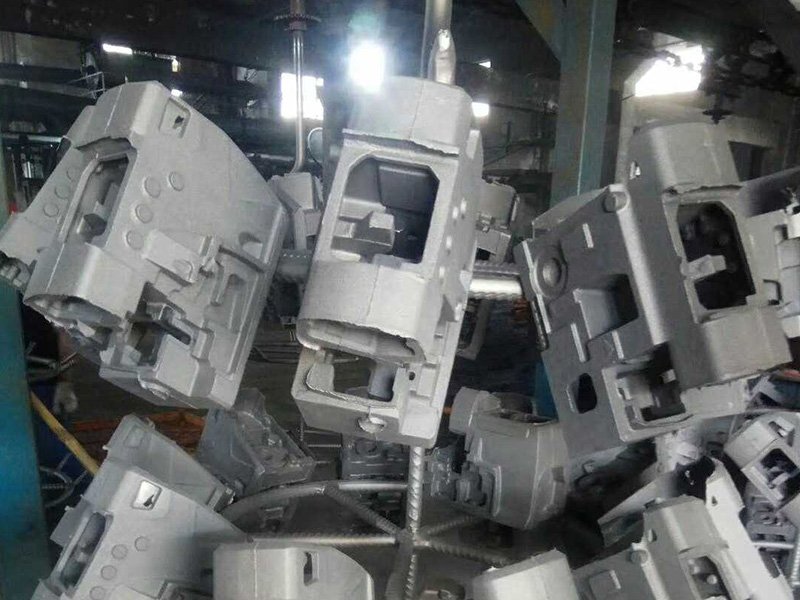

Корпуса двигателей и электродвигателей
-
Отливки и поковки среднего размера
-
Сварные рамы и конструкционные детали
-
Металлическая фурнитура и серийные изделия
-
Детали, требующие обработки без взаимного столкновения
-
-
-
Чем установка с подвесным конвейером отличается от галтовочной дробеметной машины?
В установке с подвесным конвейером детали закрепляются на отдельных подвесах и не перемешиваются друг с другом во время обработки. Это снижает риск ударов и повреждения поверхности и делает оборудование более подходящим для изделий сложной формы, точных деталей и продукции, для которой нежелателен контакт металл-металл.
-
Можно ли синхронизировать подвесной конвейер с линией окраски или порошкового покрытия?
Да. Скорость и режим работы подвесного конвейера могут быть согласованы с последующими технологическими операциями. При проектировании автоматизированной линии учитываются производственный такт, время дробеметной обработки, расстояние между подвесами и требования оборудования для окраски или порошкового покрытия.
-
Как выбрать подходящую модель и допустимую нагрузку на подвес?
При выборе модели необходимо учитывать максимальные размеры и массу детали, количество изделий на одном подвесе, требуемую производительность и шаг конвейера. В стандартной серии максимальная нагрузка на подвес составляет от 250 до 1000 кг, однако окончательная конфигурация должна подбираться по фактической массе, форме и способу подвешивания заготовки.
-
Как обслуживать подвесной конвейер и крюки?
Необходимо регулярно проверять состояние крюков, цепи или рельсового механизма, приводов, роликов и подвесных узлов, а также контролировать износ деталей, находящихся в зоне воздействия дроби. Периодичность обслуживания зависит от нагрузки, режима работы и конструкции заготовок. Своевременная замена изнашиваемых элементов помогает избежать внеплановых остановок линии.
