Дробеметная установка с наклонным барабаном

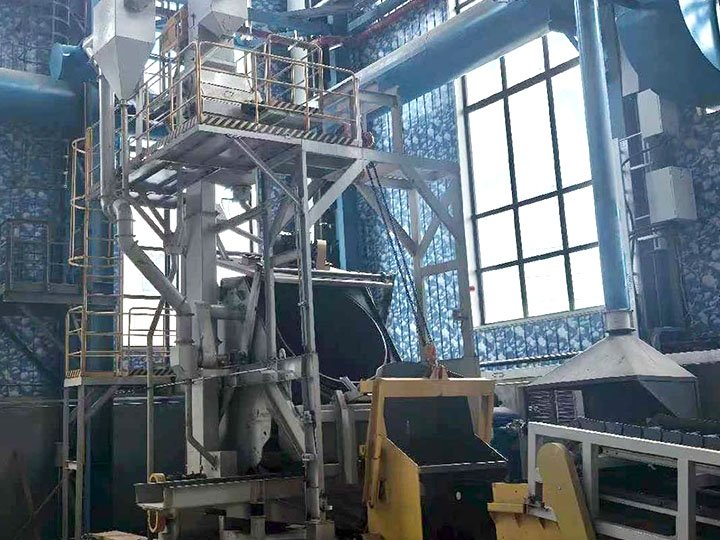

Дробеметная установка с наклонным барабаном HQAMUR предназначена для высокопроизводительной пакетной очистки отливок, поковок, крепежа и других металлических деталей, допускающих обработку методом галтовки. Во время рабочего цикла вращающийся барабан непрерывно перемешивает изделия и обеспечивает последовательное воздействие абразива на различные участки поверхности. Наклонная конструкция барабана упрощает загрузку и автоматическую выгрузку обработанных деталей и позволяет интегрировать установку в механизированные и автоматизированные производственные линии.

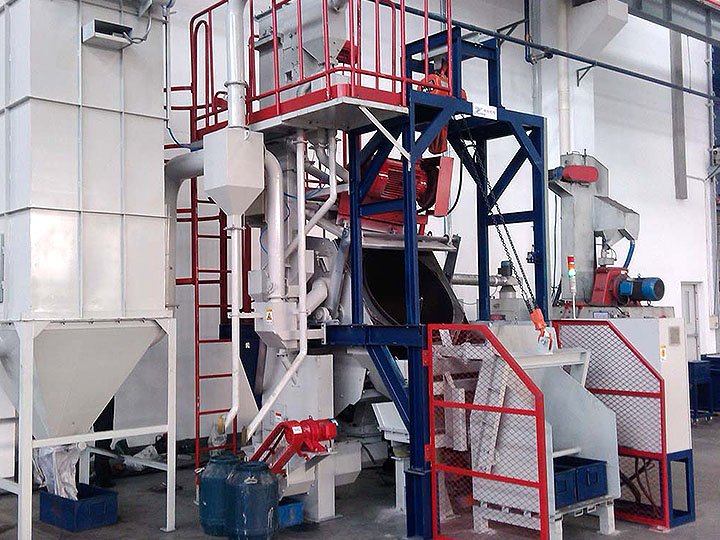

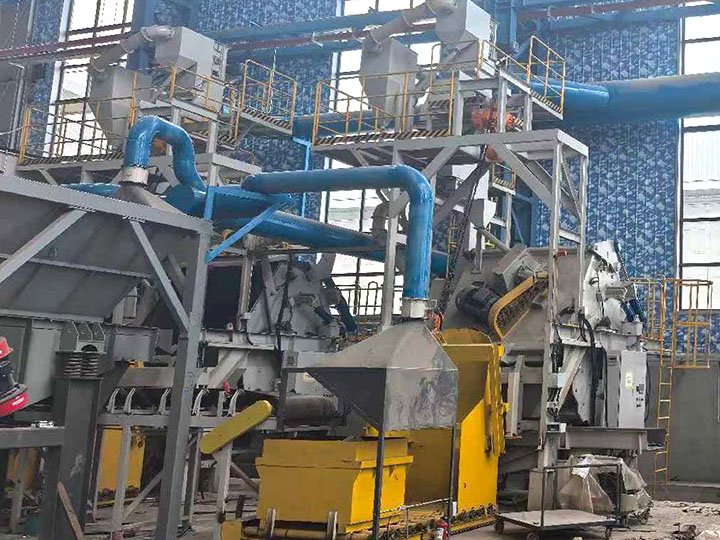

Дробеметная установка с наклонным барабаном HQAMUR серии QGT предназначена для пакетной очистки отливок, поковок, крепежных изделий и других металлических деталей, допускающих взаимное соприкосновение и обработку методом галтовки. Вращающийся барабан непрерывно перемешивает загруженные изделия, обеспечивая последовательное воздействие потока абразива на различные участки поверхности.

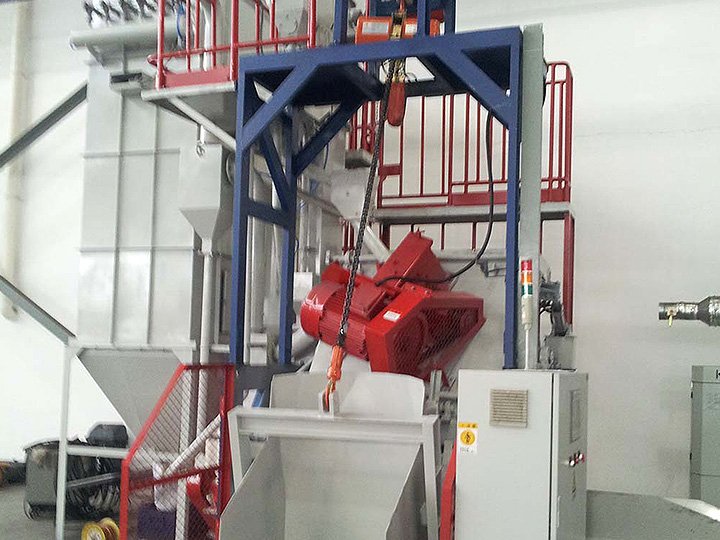

Наклонная конструкция барабана упрощает загрузку, перемешивание и выгрузку деталей. После завершения рабочего цикла изменение положения барабана позволяет направленно выгружать обработанные изделия, что сокращает объем ручных операций и облегчает интеграцию оборудования с загрузочными устройствами и транспортными системами.
В процессе дробеметной обработки с поверхности деталей удаляются ржавчина, окалина, остатки формовочного материала и другие загрязнения. Износостойкая защита рабочей зоны рассчитана на постоянное воздействие металлических изделий и абразива, а система циркуляции возвращает пригодную дробь в рабочий цикл после отделения загрязнений.

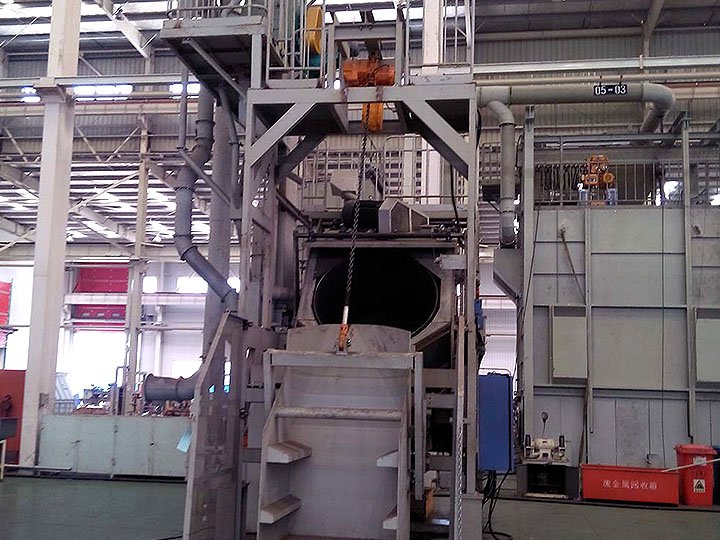

Серия QGT включает модели QGT700, QGT1000 и QGT1500. Размер барабана увеличивается от Φ700×800 до Φ1500×1600 мм, диапазон загрузки — от 60 до 1500 кг, а производительность в зависимости от модели составляет от 0,3 до 8 т/ч. Оборудование подходит для серийного литейного, кузнечного и машиностроительного производства.
Технические параметры
| Параметр | QGT700 | QGT1000 | QGT1500 |
| Размер барабана, мм | Φ700×800 | Φ1000×1065 | Φ1500×1600 |
| Загрузка барабана, кг | 60–150 | 200–400 | 800–1500 |
| Производительность, т/ч | 0,3–1 | 1–2 | 4–8 |
| Подача абразива, кг/мин | 1×120 | 1×380 | 1×480 |
| Мощность, кВт | 15 | 35 | 50 |
Преимущества установки с наклонным барабаном
Удобная загрузка и выгрузка деталей
Наклонная конструкция барабана упрощает перемещение деталей в рабочую зону и позволяет направленно выгружать обработанную партию после завершения цикла.
Интенсивное перемешивание изделий
Вращение барабана обеспечивает постоянное переворачивание деталей, благодаря чему различные участки поверхности последовательно проходят через зону дробеметной обработки.
Широкий диапазон загрузки
Три модели серии QGT охватывают загрузку от 60 до 1500 кг, позволяя подобрать оборудование для различных размеров партий и требований производства.
Высокая производительность серийной обработки
Производительность составляет 0,3–1 т/ч для QGT700, 1–2 т/ч для QGT1000 и 4–8 т/ч для QGT1500 в зависимости от характеристик деталей и режима обработки.

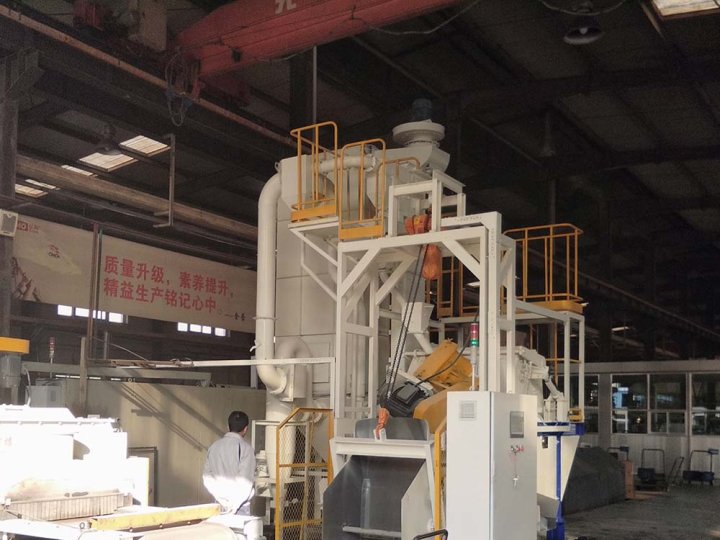

Возможность механизации производственного процесса
Установка может комплектоваться загрузочными и транспортными устройствами для сокращения ручных операций и организации последовательной пакетной обработки.
Износостойкая рабочая зона
Наиболее нагруженные участки рабочей камеры защищаются износостойкими элементами, рассчитанными на постоянное воздействие металлических деталей и абразива.
-

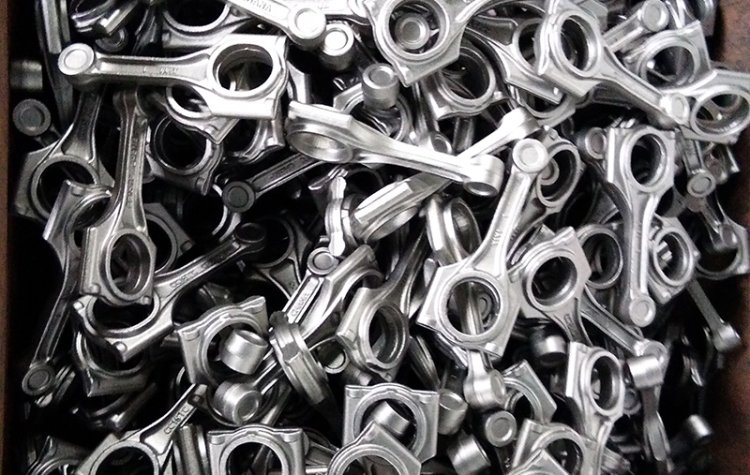

Подходит для обработки:-
Средние и небольшие отливки
-
Поковки серийного производства
-
Крепежные изделия
-
Штампованные металлические детали
-
Термообработанные стальные детали
-
Прочные изделия, допускающие обработку методом галтовки
-
-
-
Какие детали подходят для обработки в установке QGT?
Установка QGT подходит для средних и небольших отливок, поковок, крепежных изделий, штампованных и термообработанных металлических деталей, которые допускают взаимный контакт и переворачивание во время очистки. При выборе оборудования необходимо учитывать размеры изделий, массу партии и допустимость галтовочной обработки.
-
Как выбрать между QGT700, QGT1000 и QGT1500?
Модель выбирается по размеру партии, требуемой производительности и габаритам обрабатываемых деталей. Для QGT700 диапазон загрузки составляет 60–150 кг при производительности 0,3–1 т/ч, для QGT1000 — 200–400 кг и 1–2 т/ч, для QGT1500 — 800–1500 кг и 4–8 т/ч.
-
Чем установка с наклонным барабаном отличается от обычной барабанной дробеметной установки?
Основное отличие заключается в возможности изменения положения барабана. Наклонная конструкция облегчает загрузку, перемешивание и направленную выгрузку обработанных деталей. Благодаря этому установка удобнее для механизации загрузочно-разгрузочных операций и интеграции в последовательный производственный процесс.
-
Какие детали не рекомендуется обрабатывать в наклонном барабане?
Установка не рекомендуется для тонкостенных, легко деформируемых, хрупких и прецизионных деталей, а также для изделий с поверхностями, которые не должны соприкасаться друг с другом. Для таких заготовок лучше рассматривать крюковые, подвесные или другие дробеметные системы без интенсивной галтовки.
