Дробеметная установка с поворотным столом

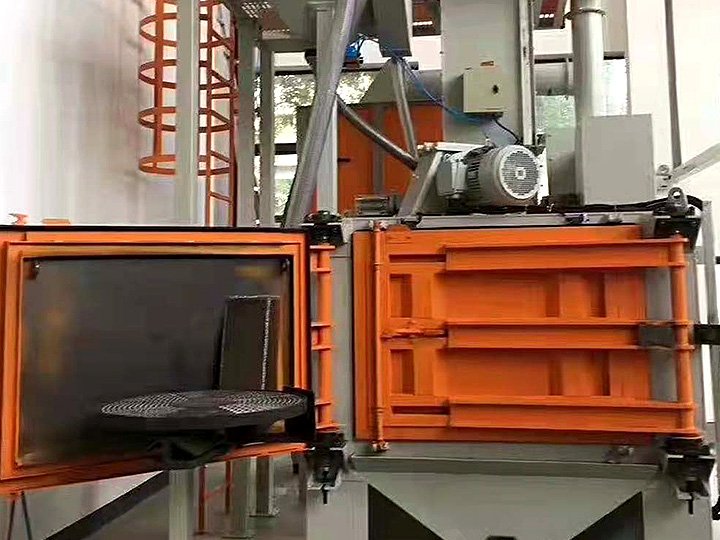

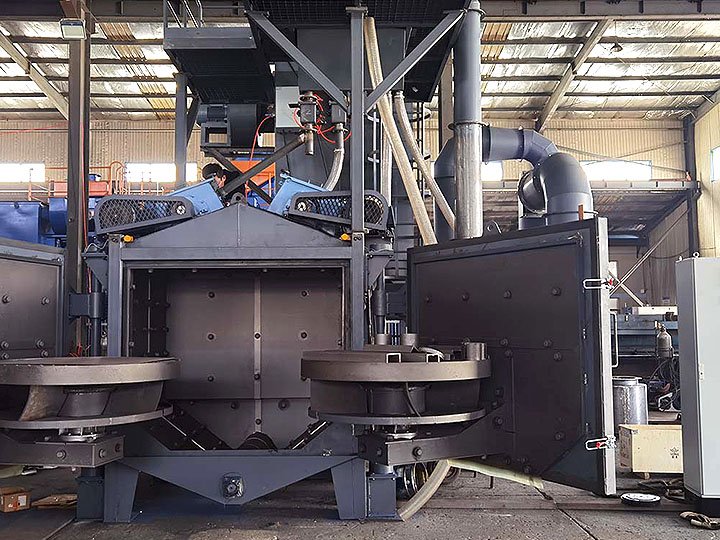

Дробеметная установка с поворотным столом HQAMUR предназначена для очистки отливок, поковок, штампованных, сварных и термообработанных деталей, которые необходимо обрабатывать без интенсивной галтовки и взаимного столкновения. Заготовки размещаются на вращающемся рабочем столе внутри дробеметной камеры. Во время рабочего цикла стол медленно вращает изделия относительно потока абразива, обеспечивая последовательную обработку доступных поверхностей и удобную работу с деталями сложной формы.
Дробеметная установка с поворотным столом HQAMUR предназначена для очистки отливок, поковок, штампованных, сварных и других металлических деталей, которые необходимо обрабатывать без интенсивной галтовки. Заготовки размещаются на рабочем столе внутри дробеметной камеры и вращаются относительно потока абразива во время рабочего цикла.

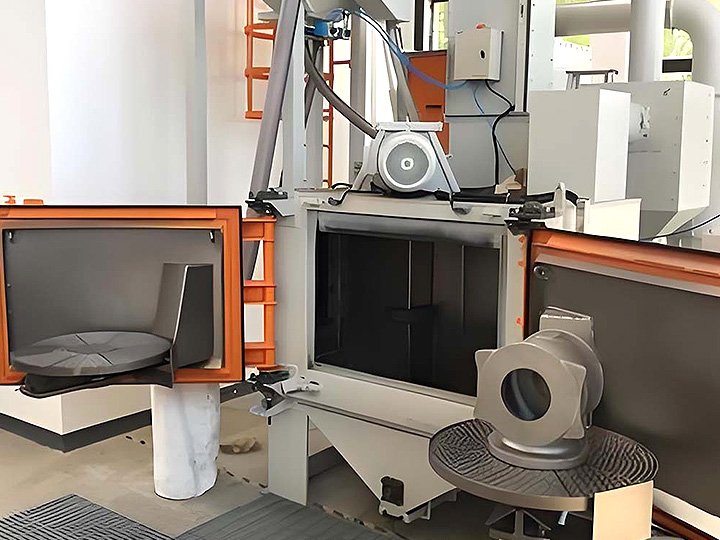

Поворотный стол позволяет последовательно подводить разные стороны изделия к зоне дробеметной обработки и уменьшает взаимное столкновение деталей по сравнению с барабанными и гусеничными установками. Такая схема особенно удобна для изделий, которые необходимо сохранять в устойчивом положении во время очистки.
В зависимости от модели установка оснащается одной или несколькими дробеметными турбинами с различной подачей абразива. Рабочая камера и грузоподъёмность поворотного стола подбираются в соответствии с размерами, массой и конфигурацией обрабатываемых деталей.
Серия включает модели Q3512, Q3515 и Q3525 с грузоподъёмностью от 400 до 1000 кг. Максимальные размеры заготовок и конфигурация дробеметной системы различаются в зависимости от модели, что позволяет подобрать оборудование для обработки деталей различных размеров и массы.
Технические параметры
| Параметр | Q3512 | Q3515 | Q3525 |
| Размеры заготовки, мм | 600×250×250 | 600×250×500 | 600×500×250 |
| Размеры дробеметной камеры, мм | Φ1350×560 | Φ1350×860 | Φ2654×560 |
| Грузоподъёмность поворотного стола, кг | 400 | 500 | 1000 |
| Подача абразива, кг/мин | 200 | 2×120 | 2×250 |
| Мощность, кВт | 17,3 | 18,7 | 35,2 |
Преимущества дробеметной установки с поворотным столом
Обработка без интенсивной галтовки
Детали размещаются на поворотном столе и сохраняют устойчивое положение во время очистки, что снижает взаимное столкновение изделий.
Последовательная обработка разных поверхностей
Вращение рабочего стола изменяет положение изделия относительно потока абразива и позволяет последовательно обрабатывать доступные поверхности детали.

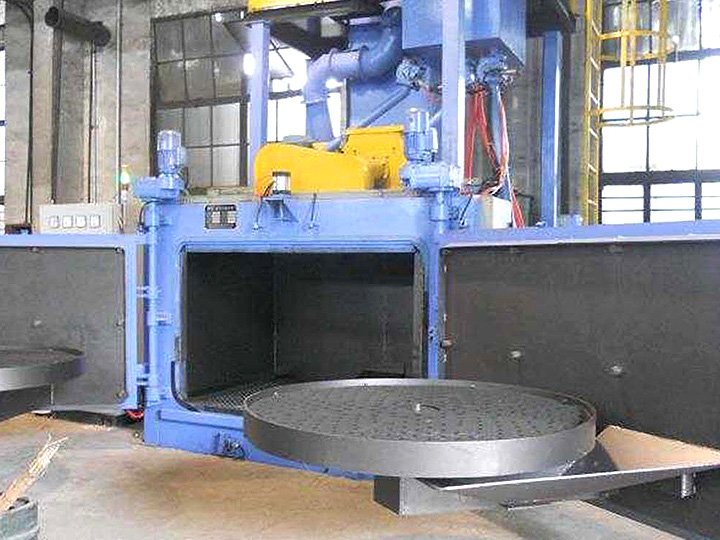

Грузоподъёмность до 1000 кг
Модели Q3512, Q3515 и Q3525 рассчитаны на рабочую нагрузку 400, 500 и 1000 кг соответственно, что позволяет обрабатывать изделия различной массы.
Различные конфигурации дробеметных турбин
Подача абразива изменяется от 200 кг/мин для Q3512 до 2×250 кг/мин для Q3525, что позволяет подобрать интенсивность обработки в соответствии с размером и массой заготовки.

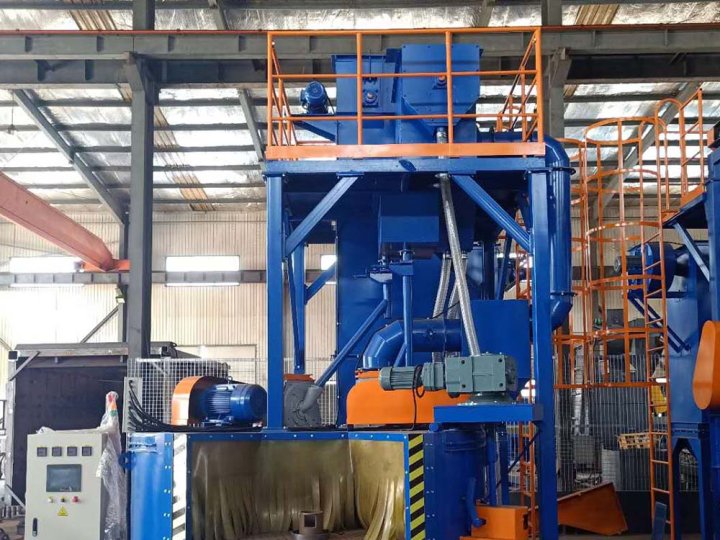

Подходит для деталей сложной формы
Поворотный стол удобен для обработки отливок, сварных и других изделий, которым требуется контролируемое положение в рабочей камере.
Выбор модели по массе и габаритам изделия
Три типоразмера серии позволяют подбирать оборудование с учётом размеров заготовки, нагрузки на стол и требуемой интенсивности дробеметной обработки.
-

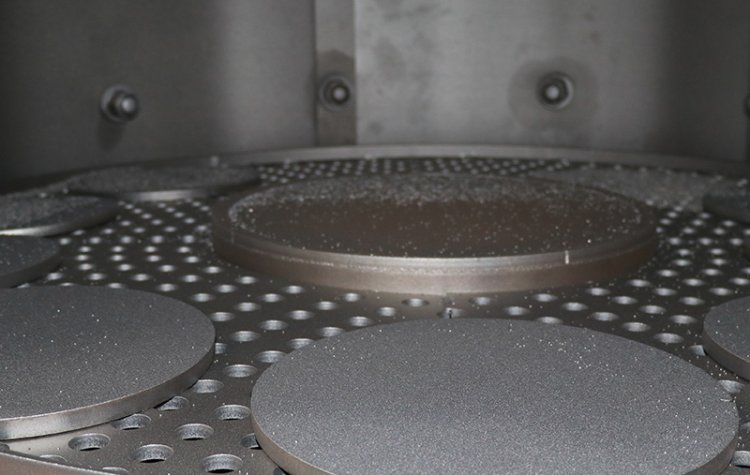

Подходит для обработки:-
Средние и небольшие отливки
-
Поковки и штампованные металлические детали
-
Сварные металлические изделия
-
Детали сложной формы
-
Изделия, требующие устойчивого положения во время очистки
-
Детали, не предназначенные для интенсивной галтовки
-
-
Дробеметная очистка деталей на поворотном столе
Посмотрите работу дробеметной установки с поворотным столом при очистке металлических деталей. Заготовки размещаются на рабочем столе внутри дробеметной камеры и вращаются во время рабочего цикла, последовательно изменяя положение относительно потока абразива. Такая схема подходит для отливок, поковок, сварных и других деталей, которые необходимо обрабатывать без интенсивной галтовки и взаимного столкновения.
-
Какие детали подходят для обработки на установке с поворотным столом?
Установка подходит для небольших и средних металлических деталей, которые можно устойчиво разместить на рабочем столе внутри дробеметной камеры. Во время обработки стол вращается, последовательно изменяя положение заготовки относительно потока абразива. Серия Q35 рассчитана на детали различной массы и габаритов в зависимости от выбранной модели.
-
Как выбрать между Q3512, Q3515 и Q3525?
Выбор модели следует выполнять по размерам и массе заготовки. Q3512 рассчитана на нагрузку до 400 кг, Q3515 — до 500 кг, Q3525 — до 1000 кг. Допустимые размеры заготовок и размеры дробеметной камеры также различаются, поэтому модель рекомендуется выбирать по максимальным параметрам изделия.
-
Чем установка с поворотным столом отличается от установки с тележкой?
Основное отличие заключается в способе размещения и перемещения заготовки. В установке с поворотным столом изделие размещается внутри рабочей камеры на вращающемся столе. Установки с тележкой, как правило, применяются для более массивных и крупногабаритных изделий, которые перемещаются в камеру на рельсовой платформе.
-
Какие данные необходимо предоставить для подбора установки Q35?
Для предварительного подбора рекомендуется указать максимальные габариты и массу детали, количество изделий в одной загрузке, тип заготовки и требуемый результат очистки. Эти данные помогают определить подходящий размер рабочей камеры, грузоподъёмность поворотного стола и необходимую конфигурацию дробеметной системы.
