Дробеметная установка с тележкой

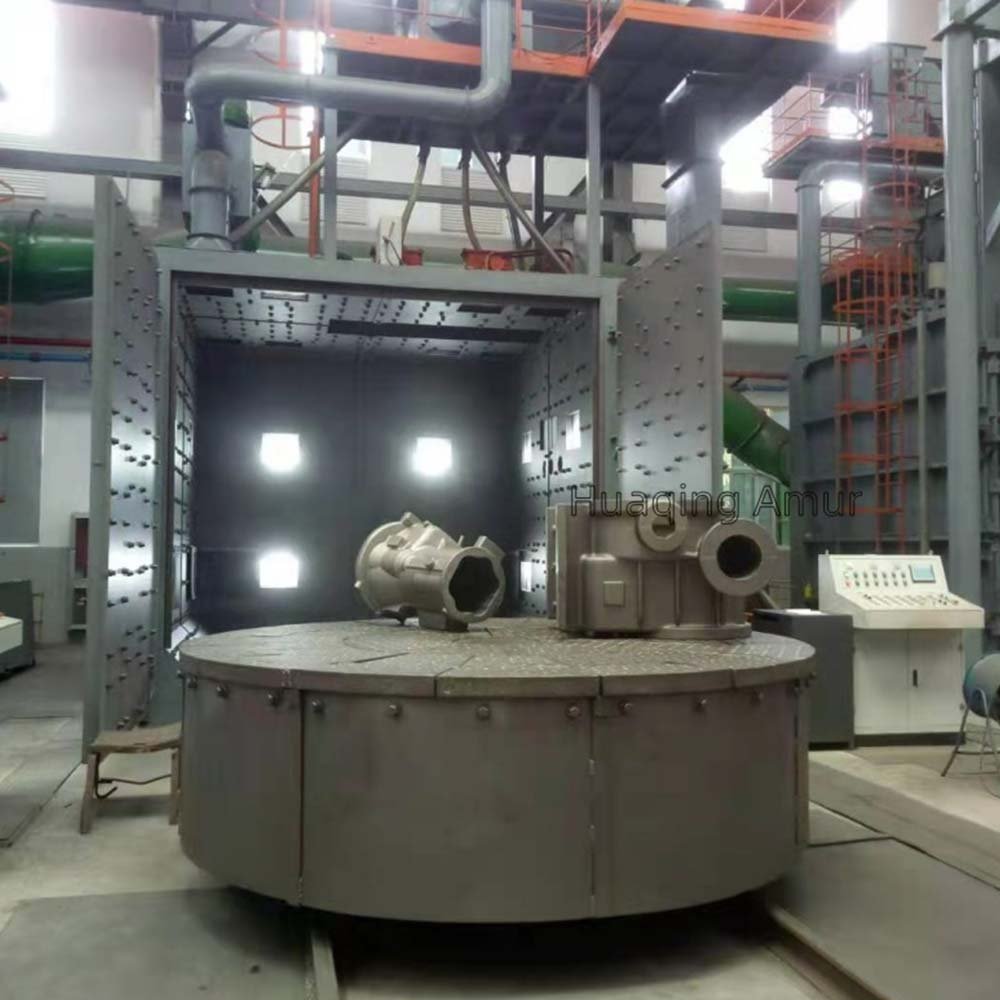

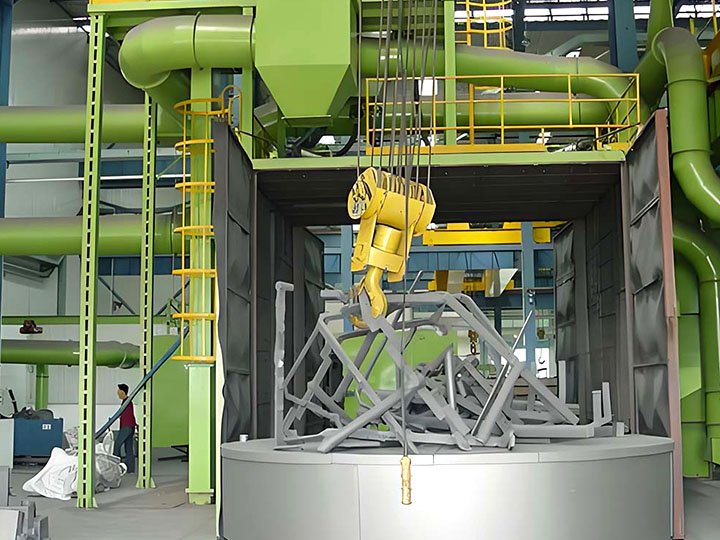

Дробеметная установка с тележкой HQAMUR предназначена для очистки средних и крупных отливок, поковок, сварных конструкций и других тяжёлых или сложных металлических изделий, которые неудобно обрабатывать на проходных или галтовочных установках. Заготовки размещаются на грузовой тележке и перемещаются в закрытую дробеметную камеру, где несколько турбин направляют поток абразива на обрабатываемые поверхности. В зависимости от конфигурации рабочая платформа тележки может вращаться, обеспечивая более равномерную обработку сложных изделий и облегчая загрузку тяжёлых деталей с помощью крана или погрузочного оборудования.

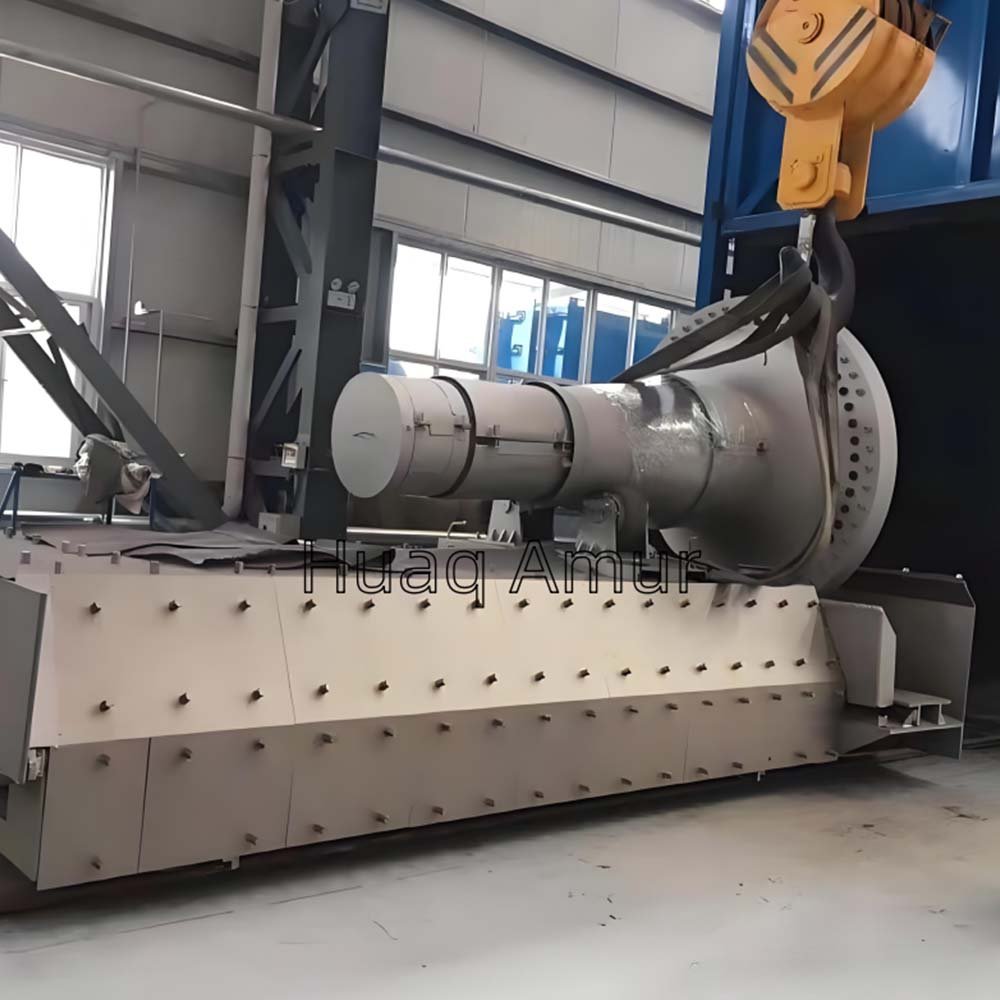

Дробеметная установка с тележкой HQAMUR предназначена для очистки крупных и тяжёлых отливок, поковок, сварных конструкций и других металлических изделий, которые неудобно обрабатывать на крюковых, проходных или галтовочных установках. Заготовка размещается на грузовой тележке, которая перемещается по рельсовому пути в закрытую дробеметную камеру.
Приводная тележка обеспечивает механизированный ввод и вывод тяжёлого изделия из рабочей камеры. В зависимости от модели оборудование оснащается несколькими дробеметными турбинами, направляющими поток абразива на обрабатываемые поверхности для удаления ржавчины, окалины и других загрязнений.
Конструкция рассчитана на работу с крупногабаритными заготовками массой до 20 000 кг. Система циркуляции собирает использованный абразив, очищает его в сепараторе и возвращает в рабочий цикл, а вентиляция и аспирация удаляют пыль из дробеметной камеры.
Линейка включает модели Q365C, Q3610, Q3620, Q765C, Q7610 и Q7620 с грузоподъёмностью 5000, 10 000 и 20 000 кг. Оборудование применяется для обработки тяжёлых деталей и конструкций в литейном производстве, тяжёлом машиностроении, энергетическом оборудовании и других отраслях, где требуется механизированная подача крупного изделия в дробеметную камеру.
Технические параметры
| Параметр | Q365C | Q3610 | Q3620 | Q765C | Q7610 | Q7620 |
| Размеры заготовки, мм | 2500×1300 | 2500×1500×280 | 4000×3000×700 | 2000×1000 | 2500×1500×280 | 4000×3000×700 |
| Грузоподъёмность тележки, кг | 5000 | 10000 | 20000 | 5000 | 10000 | 20000 |
| Подача абразива дробеметными турбинами, кг/мин | 2×250 | 4×250 | 4×250 | 2×250 | 4×250 | 4×250 |
| Мощность, кВт | 39,2 | 188 | 185 | 35,8 | 188 | 183 |
| Расход воздуха системы вентиляции, м³/ч | 13200 | 24000 | 21000 | 11000 | 15000 | 21500 |
Преимущества дробеметной установки с тележкой
Обработка тяжёлых и крупногабаритных изделий
Тележка рассчитана на транспортировку тяжёлых заготовок массой до 20 000 кг и позволяет обрабатывать изделия, которые сложно размещать на крюковых или проходных установках.
Механизированная подача заготовки

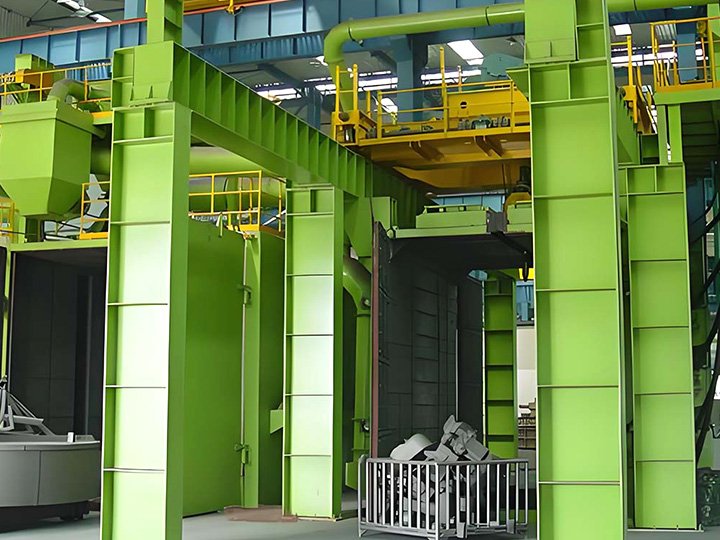

Приводная тележка перемещает изделие по рельсовому пути в рабочую камеру и обратно, сокращая необходимость ручного перемещения тяжёлых деталей.
Несколько дробеметных турбин
В зависимости от модели применяется два или четыре дробеметных потока по 250 кг/мин, что позволяет адаптировать интенсивность обработки к размерам и массе изделия.
Подходит для изделий сложной формы

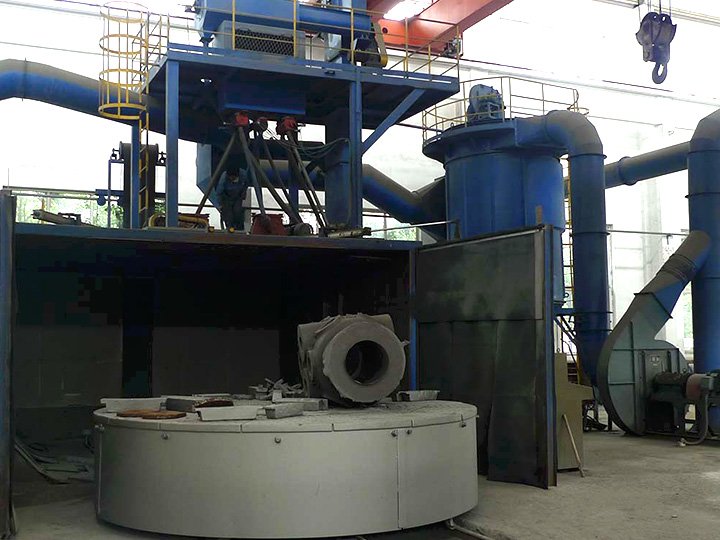

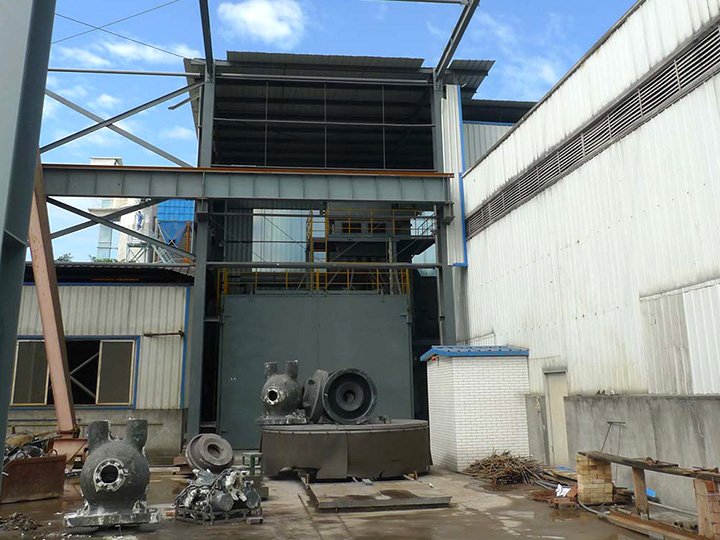

Оборудование применяется для крупных отливок, поковок, сварных конструкций и других изделий, которые невозможно эффективно обрабатывать методом галтовки.
Циркуляция и очистка абразива
Использованная дробь собирается, очищается от загрязнений в системе сепарации и возвращается в рабочий цикл для повторного применения.
Аспирация рабочей камеры
Система вентиляции удаляет пыль из зоны дробеметной обработки, а её производительность подбирается в соответствии с размером и конфигурацией установки.
-

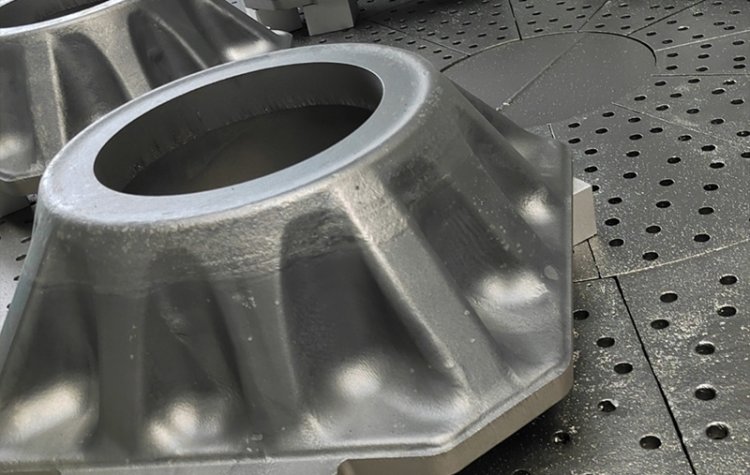

Подходит для обработки:-
Крупные и тяжёлые металлические заготовки
-
Крупногабаритные детали судостроения
-
Тяжёлые детали энергетического оборудования
-
Крупные детали тяжёлого машиностроения
-
Изделия массой до 20 000 кг
-
Заготовки, неудобные для крюковых и барабанных установок
-
-
Очистка крупногабаритных и тяжёлых деталей
Посмотрите работу дробеметной установки с грузовой тележкой при обработке крупногабаритных и тяжёлых металлических изделий. Заготовка размещается на тележке и механизированно перемещается в закрытую дробеметную камеру, где поток абразива удаляет ржавчину, окалину и другие поверхностные загрязнения. Такая конструкция особенно подходит для крупных отливок, поковок, сварных конструкций и других изделий, которые неудобно обрабатывать на крюковых, проходных или галтовочных установках.
-
Какие изделия подходят для обработки на дробеметной установке с тележкой?
Установка предназначена для крупных и тяжёлых отливок, поковок, сварных конструкций и других металлических изделий, которые сложно или неудобно обрабатывать на крюковых, проходных или галтовочных установках. Стандартные модели рассчитаны на грузоподъёмность тележки от 5000 до 20 000 кг.
-
Как выбрать подходящую модель установки?
При выборе модели необходимо учитывать размеры и массу заготовки, требуемую интенсивность дробеметной обработки, способ загрузки и доступное пространство в цехе. Модели Q365C и Q765C рассчитаны на грузоподъёмность 5000 кг, Q3610 и Q7610 — 10 000 кг, Q3620 и Q7620 — 20 000 кг.
-
В чём преимущество рельсовой тележки при обработке тяжёлых деталей?
Тележка позволяет размещать тяжёлую заготовку вне рабочей камеры, после чего механизированно перемещать её по рельсовому пути в зону дробеметной обработки и обратно. Это упрощает работу с крупными изделиями, снижает необходимость ручного перемещения и позволяет использовать крановое или другое подъёмно-транспортное оборудование при загрузке.
-
Какие данные необходимо предоставить для подбора установки с тележкой?
Для подбора оборудования рекомендуется указать максимальные габариты и массу изделия, материал и тип заготовки, исходное состояние поверхности, требуемое качество очистки, необходимую производительность, способ загрузки и выгрузки, а также доступную площадь цеха. Эти данные позволяют определить размеры рабочей камеры, грузоподъёмность тележки и требуемую конфигурацию дробеметных турбин.
